So konstruieren Sie LED-Gehäuse für Schienenumgebungen mit hohen Vibrationen

Schienenfahrzeuge sind eine feindliche Umgebung für die Elektronik. Jedes Mal, wenn ein Zug auf eine Weiche trifft, wandert hochfrequente kinetische Energie von den Drehgestellen durch das Fahrgestell und direkt in die Deckenplatten. Wenn sich Verkehrsbetriebe über flackernde Kabinenbeleuchtung oder defekte Deckenleuchten beschweren, liegt das Problem selten am LED-Chip selbst. Der Fehler ist fast immer auf das mechanische Gehäuse zurückzuführen.

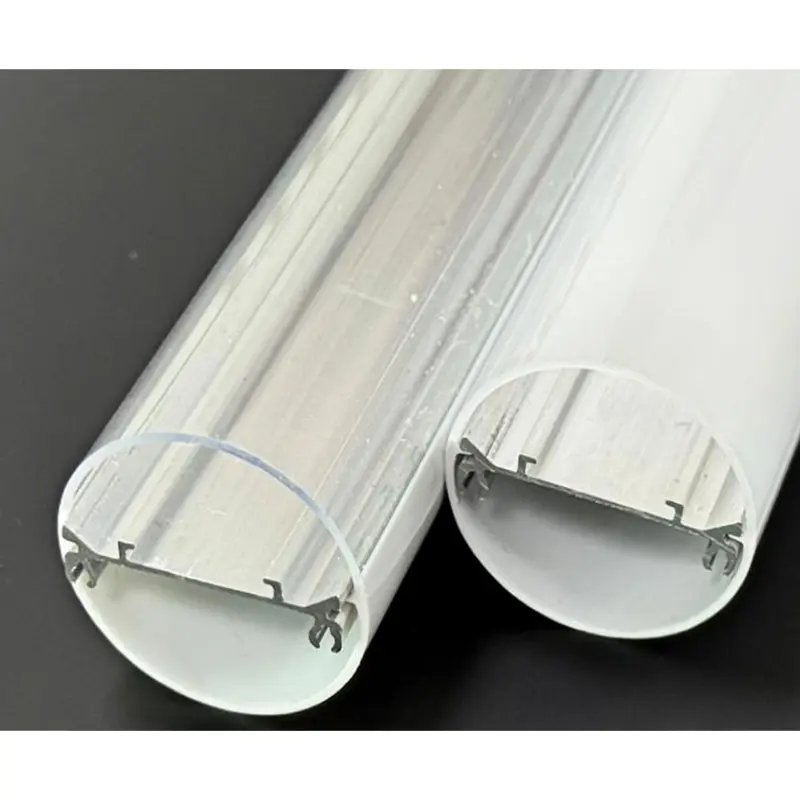

EinLED-Leuchtengehäuse für Schienenfahrzeugeist nicht nur eine dekorative Abdeckung. Es ist ein struktureller Stoßdämpfer, ein Wärmemanagementsystem und eine primäre Lebensschutzbarriere. Wenn bei der Extrusionskonstruktion harmonische Resonanz, Wärmeausdehnung oder Brandschutzbestimmungen für den Transport nicht berücksichtigt werden, fällt das Beleuchtungssystem lange vor seiner Nennlebensdauer aus. Die Planung für diese Umgebung erfordert den Verzicht auf handelsübliche Beleuchtungsannahmen und eine gezielte Konstruktion für ständige, heftige Bewegungen.

Diagnostizieren mechanischer und thermischer Ausfälle in der Beleuchtung von Schienenfahrzeugen

Um ein besseres Gehäuse zu entwerfen, muss man zunächst genau verstehen, wie aktuelle Designs in der Praxis funktionieren. In Bahnumgebungen sind Beleuchtungskörper einer Kombination aus physischen Erschütterungen, extremen Temperaturschwankungen und beengten Lufträumen ausgesetzt. Wenn ein Gehäuse schlecht konstruiert ist, treten die Symptome normalerweise in drei verschiedenen Fehlermodi auf.

Mikrorisse an der Lötstelle
Die häufigste Ursache für flackernde Zugbeleuchtung ist mechanische Ermüdung. Wenn ein LED-Strangpressprofil aus Aluminium ohne entsprechende Dämpfung starr an einer vibrierenden Deckenplatte montiert wird, überträgt das Gehäuse diese kinetische Energie direkt auf die interne Leiterplatte. Durch die ständige Biegung entstehen Mikrorisse in den Lötstellen, die die Dioden mit der Platine verbinden. Käufer geben oft dem Leiterplattenhersteller die Schuld, aber die Hauptursache ist ein Gehäuse ohne interne Stoßisolierung für den LED-Träger.

Haarrisse und Diffusorauswurf bei Polycarbonat
Züge unterliegen starken Temperaturwechseln. Ein über Nacht auf einem Güterbahnhof geparkter Personenwagen kann unter den Gefrierpunkt fallen und sich dann schnell aufheizen, wenn die Heizungs-, Lüftungs- und Beleuchtungsanlage eingeschaltet wird. Aluminium und Kunststoff dehnen sich unterschiedlich schnell aus. Sind die mechanischen Toleranzen zwischen dem Aluminiumsockel und dem Kunststoffdiffusor zu gering, entsteht durch die thermische Ausdehnung eine immense Spannung. Dies führt zu „Haarrissen“ – einem Netzwerk aus mikroskopisch kleinen Rissen im Polycarbonat – oder, schlimmer noch, dazu, dass der Diffusor bei einem plötzlichen Bremsvorgang einknickt und aus seiner Spur springt.

IP65-Dichtungs-Kompressionsset
U-Bahn-Wagen erfordern aggressive Reinigungsprogramme, die häufig eine Hochdruckreinigung umfassen. Um dies zu überstehen, benötigt ein vibrationsbeständiges LED-Straßenbeleuchtungsgehäuse eine zuverlässige Schutzart IP65. Ständige Vibrationen führen jedoch dazu, dass minderwertige Dichtungsmaterialien mit der Zeit flacher werden, ein Phänomen, das als Druckverformungsrest bekannt ist. Sobald die Dichtung ihr Gedächtnis verliert, umgehen Feuchtigkeit und Reinigungschemikalien das Gehäuse und führen zu einem Kurzschluss der elektrischen Komponenten.

Materialauswahlkriterien für EN45545-Konformität und Vibrationsdämpfung

Die Spezifikation von Materialien für die Schienenbeleuchtung erfordert ein Gleichgewicht zwischen struktureller Steifigkeit und strengen Anforderungen an die Sicherheit der Fahrgäste. Sie können nicht einfach handelsübliche Profile verwenden. Jede Komponente muss strenge Bahnnormen erfüllen, insbesondere EN45545, die das Brandverhalten und die Materialien in Schienenfahrzeugen regelt.

Das Basisprofil: 6063-T5 Aluminium
Für die Hauptstrukturextrusion ist 6063-T5-Aluminium der Industriestandard. Die T5-Vergütung bietet genau die mechanischen Eigenschaften, die für ein Aluminium-LED-Strangpressprofil für Schienenfahrzeuge erforderlich sind: Es ist steif genug, um die Länge der Decke eines Eisenbahnwaggons zu überspannen, ohne durchzuhängen, und dennoch duktil genug, um niederfrequente Vibrationen auszuhalten, ohne zu brechen. Entscheidend ist, dass 6063-Aluminium eine hervorragende Wärmeleitfähigkeit bietet und als hocheffizienter Kühlkörper für Hochleistungs-LED-Streifen fungiert.

Der Diffusor: Flammhemmendes Polycarbonat (PC)
Bei der optischen Abdeckung ist Standard-PMMA (Acryl) für Bahnanwendungen zu spröde. Bei einem heftigen Aufprall zerspringt es und es entstehen gefährliche Splitter. Standard-ABS ist billig, erfüllt jedoch nicht die Rauch- und Toxizitätsanforderungen der Brandschutzbestimmungen für den öffentlichen Nahverkehr.

Sie müssen flammhemmendes PC (Polycarbonat) angeben. Der PC hält direkten Stößen stand, ohne zu zerbrechen, und eignet sich daher ideal für stark frequentierte öffentliche Verkehrsmittel. Noch wichtiger ist, dass kundenspezifische PC-Formulierungen die Anforderungen der EN45545 Hazard Level 3 (HL3) erfüllen können. Dies bedeutet, dass im Falle eines Kabinenbrandes das Gehäuse die Flammen nicht ausbreitet und der emittierte Rauch unter den strengen Toxizitätsgrenzwerten bleibt, die erforderlich sind, um eine sichere Evakuierung der Passagiere zu gewährleisten.

Dichtungen und Endkappen
Vermeiden Sie Standard-PVC oder billiges Gummi für Endkappendichtungen. EPDM oder hochwertiges Silikon ist zwingend erforderlich. Diese Materialien widerstehen extremen Temperaturen und UV-Strahlung und behalten gleichzeitig ihre Druckrückfederung bei, sodass das IP65-LED-Leuchtengehäuse für Schienenfahrzeuge auch nach Jahren täglicher Vibrationen wasserdicht bleibt.

Validierung der Wärmeableitung mit KI-gesteuerter thermischer Simulation

Hitze ist der Feind der LED-Lebensdauer. In einem Geschäftsbüro gibt eine LED-Leuchte Wärme an die Umgebungsluft ab. In einem Hochgeschwindigkeitszug ist das Beleuchtungsgehäuse oft in eine isolierte Deckenplatte direkt unter einem massiven, wärmeerzeugenden HVAC-Kanal eingelassen. Die Umgebungstemperatur um das Gerät ist bereits erhöht, wodurch sich der für eine effektive Kühlung erforderliche Delta-T (Temperaturunterschied) drastisch verringert.

Bevor teure Werkzeuge für ein neues Extrusionsprofil zugeschnitten werden, muss das Wärmemanagement digital validiert werden. Moderne technische Arbeitsabläufe verwenden jetzt KI-gestützte Wärmesimulationssoftware, um genau zu modellieren, wie sich Wärme auf engstem Raum durch das Gehäuse bewegt.

Die Simulation modelliert den Wärmepfad von der LED-Diode über die Wärmeleitpaste in die Leiterplatte und wieder hinaus durch die 6063-T5-Aluminiumlamellen. KI-gesteuerte Solver können Hunderte von Lamellengeometrien schnell iterieren und dabei die Dicke, den Abstand und den Winkel des Kühlkörpers anpassen, um genau die Konfiguration zu finden, die die Oberfläche maximiert, ohne unnötiges Gewicht hinzuzufügen. Das Gewicht ist eine entscheidende Messgröße bei der Konstruktion von Schienenfahrzeugen. Schwere Gehäuse erhöhen die Gesamtmasse des Zuges und treiben damit den Energieverbrauch in die Höhe. Durch die digitale Validierung der Wärmeableitung können Ingenieure ein Wärmemanagement-LED-Schienengehäuse entwerfen, das die Diodenübergangstemperatur unter 80 °C hält und gleichzeitig die Masse des Aluminiumprofils minimiert.

Design for Manufacturability (DFM) in kundenspezifischen Aluminium- und Polycarbonatprofilen

Selbst das optimierteste CAD-Modell nützt nichts, wenn es nicht zuverlässig im Maßstab hergestellt werden kann. Das Extrudieren von Aluminium und Kunststoffen erfordert eine präzise Kontrolle des Materialflusses, der Abkühlgeschwindigkeit und der Matrizenreibung. Dongguan Jinen Lighting Technology (JE) betreibt 20 Kunststoff- und 5 Aluminium-Extrusionslinien und bietet DFM-Unterstützung, um Strukturfehler vor der Werkzeugherstellungsphase zu erkennen.

Beim Engineering aMaßgeschneidertes LED-Leuchtengehäuse für SchienenfahrzeugeBefolgen Sie diese spezifischen DFM-Aktionen:

1. Ausgleichswandstärken:Stellen Sie sicher, dass der Querschnitt Ihres Aluminiumprofils eine gleichmäßige Wandstärke aufweist. Dicke Abschnitte kühlen langsamer ab als dünne Abschnitte. Wenn ein schwerer Montageflansch neben einer dünnen Kühlrippe sitzt, führt die ungleichmäßige Kühlung dazu, dass sich das Profil beim Austritt aus der Extrusionsdüse verzieht oder verdreht. Halten Sie die Dickenübergänge schrittweise.
2. Entwerfen Sie großzügige Snap-Fit-Toleranzen für PC:Polycarbonat schrumpft beim Abkühlen. Berechnen Sie beim Entwerfen der ineinandergreifenden Schienen, an denen der PC-Diffusor in die Aluminiumbasis einrastet, die Wärmeausdehnungskoeffizienten für beide Materialien. Lassen Sie eine präzise Dehnungsfuge. Bei zu festem Sitz biegt sich der PC bei Erwärmung des Zuges nach außen.
3. Engineer Deep Gasket-Kanäle:Für die Schutzart IP65 ist mehr erforderlich, als nur ein Stück Silikon zusammenzudrücken. Entwerfen Sie einen speziellen, U-förmigen Rückhaltekanal in das Aluminiumprofil. Die Kanalwände müssen tief genug sein, um die Dichtung mechanisch zu fixieren, sodass sie bei seitlichen Vibrationen nicht rollen oder sich verschieben kann.
4. Hohlräume in Kunststoffprofilen minimieren:Hohlprofile in Kunststoffextrusionen erfordern komplexe, teure Matrizen mit innenliegenden Dornen. Gestalten Sie die PC-Abdeckung nach Möglichkeit als einwandiges Profil mit Stützrippen und nicht als geschlossenes Rohrprofil. Dies reduziert die Werkzeugkosten und beschleunigt die Produktion auf der Extrusionslinie.

Angleichung der OEM-Extrusionsfähigkeiten an US-Beschaffungsstandards für den öffentlichen Nahverkehr

Um eine Schienenbeleuchtung auf den US-Markt zu bringen, muss man sich durch ein komplexes Netz von Beschaffungsspezifikationen navigieren, von lokalen FTA-Richtlinien bis hin zu strengen Sicherheitszertifizierungen. Die US-amerikanischen Transitbehörden bewerten Angebote auf der Grundlage langfristiger Zuverlässigkeit und Compliance, was eine große Verantwortung auf den Beleuchtungshersteller und damit auch auf seine Komponentenlieferanten überträgt.

Die Beschaffung handelsüblicher Standardprofile wird während der Stoß-, Vibrations- und Brandtestphase zu Fehlern führen. Sie benötigen einen OEM-Partner, dessen Fertigungsbasis bereits den Anforderungen der Transportqualität entspricht. JE beliefert OEM-Beleuchtungshersteller weltweit und bietet sowohl öffentliche Formen für Standardanwendungen als auch private Formen für proprietäre, hochwertige Designs an.

Durch die Partnerschaft mit einem Hersteller, der die erforderlichen Toleranzen für 6063-T5-Aluminium und EN45545-konformes Polycarbonat kennt, entfällt die Versuch-und-Irrtum-Phase der Produktentwicklung. Sie erhalten Gehäuse, die sauber zusammenstecken, dicht abdichten und den unerbittlichen mechanischen Belastungen der Schienenumgebung standhalten. Für technische Spezifikationen zu kundenspezifischen Profilen oder zur Überprüfung vorhandener transportfähiger Formen evaluieren Sie ein bewährtesOEM-Hersteller von U-Bahn-BeleuchtungsgehäusenDas kann die präzise mechanische Grundlage liefern, die Ihr nächstes Verkehrsprojekt erfordert.
