LED-Lampengehäuse für Schienenfahrzeuge: EN 45545-2-konforme Profile

Sie benötigen ein Gehäuse, das die Brandschutznormen für Schienenfahrzeuge erfüllt, ohne Ihre Stückliste zu beschädigen. Das JE-LED-Leuchtengehäuse für Schienenfahrzeuge kombiniert einen Kühlkörper aus 6063-Aluminium mit einem EN 45545-2-konformen Polycarbonat-Diffusor. Es wurde speziell für B2B-Beleuchtungsmonteure und Auftragnehmer entwickelt, die schwere Schienen-, U-Bahn-Wagen und Nahverkehrsbusse nachrüsten, bei denen Materialfehler eine große Gefahr darstellen.

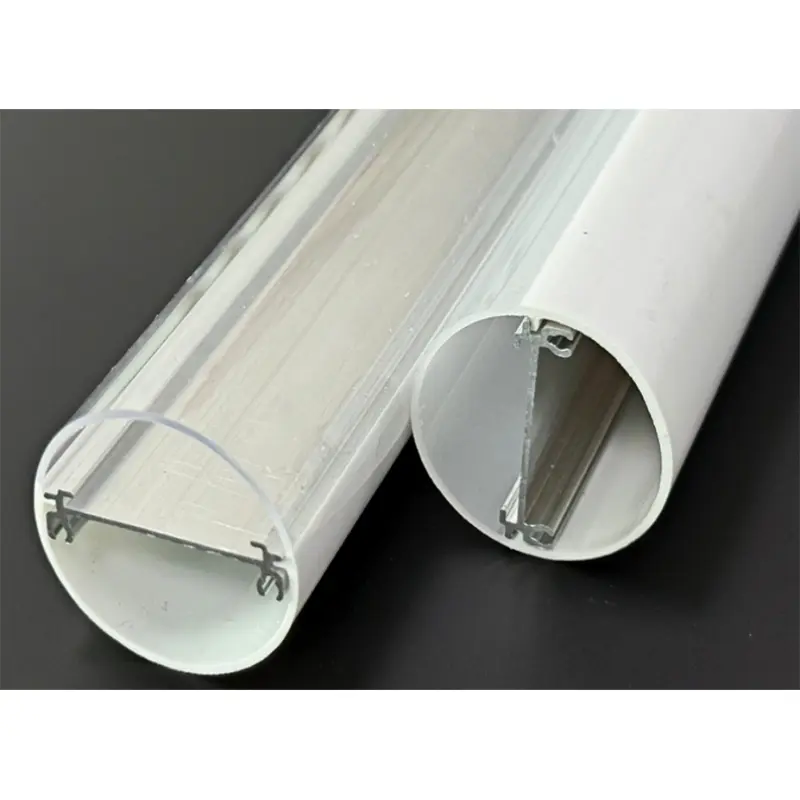

Das JE-231 Extrusionsprofil aus Polycarbonat und Aluminium

Gehäuse aus reinem Kunststoff verformen sich unter den ständigen Vibrationen im Schienenverkehr. Vollaluminiumleuchten wiegen für durchgehende Deckenläufe zu viel. Das JE-231-Profil löst dieses Problem, indem es einen starren Rücken aus einer 6063-Aluminiumlegierung mit einer speziellen Polycarbonatabdeckung kombiniert.

Die Aluminiumbasis fungiert sowohl als strukturelles Rückgrat als auch als Wärmebrücke. Hochleistungs-LED-Streifen erzeugen örtlich begrenzte Wärme, die die Lebensdauer der Dioden verkürzt, wenn sie in einem versiegelten Kunststoffrohr eingeschlossen sind. Der Aluminiumkanal leitet diese Wärme ab, sodass die Leuchte ihre spezifizierte Lichtleistung über eine Lebensdauer von 50.000 Stunden beibehalten kann.

Für die Abdeckung extrudieren wir schlagfestes Polycarbonat anstelle von Standard-Acryl. Acryl bricht unter physischer Einwirkung. Polycarbonat-Flexe. Diese Materialwahl verhindert, dass das Gehäuse zerbricht, wenn ein Passagier dagegen stößt oder ein Wartungsteam während einer Inspektion ein Werkzeug fallen lässt.

Brandschutzkonformität: EN 45545-2 und UL-94 V0-Bewertungen

Die Spezifikation der Verkehrsbeleuchtung bedeutet die Einhaltung strenger Brandschutzvorschriften. Ein handelsübliches LED-Röhrengehäuse wird bei einer Fahrzeugprüfung sofort durchfallen.

Das in unserem verwendete PolycarbonatLED-Leuchtengehäuse für Schienenfahrzeugeist so konstruiert, dass es EN 45545-2 erfüllt, der europäischen Norm für das Brandverhalten von Materialien in Schienenfahrzeugen. Diese Richtlinie schreibt strenge Grenzwerte für Rauchtrübung und Toxizität vor. Wenn in einem U-Bahn-Tunnel ein Feuer ausbricht, müssen die Passagiere die Ausgänge sehen können und dürfen keine giftigen Halogene einatmen, die aus brennendem Deckenkunststoff entstehen.

Gleichzeitig verfügt das Gehäuse über die Flammschutzklasse UL-94 V0. Verstehen Sie den Unterschied zwischen den UL-94-Bewertungen, bevor Sie eine Kunststoffextrusion für Passagierumgebungen spezifizieren:

• V2-Bewertung:Hört innerhalb von 30 Sekunden auf zu brennen, lässt aber brennende Tropfen zu. Völlig inakzeptabel für die Beleuchtung von öffentlichen Verkehrsmitteln.
• V1-Bewertung:Hört innerhalb von 30 Sekunden auf zu brennen, kein brennendes Tropfen erlaubt.
• V0-Bewertung:Hört innerhalb von 10 Sekunden auf zu brennen, keine brennenden Tropfen. Dies ist die zwingende Grundvoraussetzung für ein robustes LED-Röhrengehäuse für den Transport.

Billigere handelsübliche Kunststoffe schmelzen und lassen Feuer auf die darunter liegenden Sitze fallen. Durch die Spezifikation eines wirklich flammhemmenden LED-Beleuchtungsgehäuses der Klasse V0 wird dieser kritische Fehlermodus eliminiert.

IP65-Eindringschutz für U-Bahn- und Schwerbahnumgebungen

Zugdecken sind lebensfeindliche Umgebungen. Bremsstaub, Kohlenstoffpartikel und Hochdruckwaschanlagen gefährden leicht gewerbliche Beleuchtungskörper.

Ein IP65-LED-Lampengehäuse für Schienenfahrzeuge verhindert, dass leitfähiger Staub die interne Leiterplatte kurzschließt. Die „6“ in IP65 garantiert staubdichte Leistung. Die „5“ bescheinigt, dass das Gehäuse Wasserstrahlen mit geringem Druck aus allen Richtungen standhält. Wenn Wartungsteams den Innenraum eines U-Bahnwagens mit Hochdruck reinigen, halten die Silikondichtungen und Endkappen Feuchtigkeit von der internen Elektronik fern.

Um diese Bewertung zu erreichen, sind genaue Extrusionstoleranzen erforderlich. Wenn der Polycarbonat-Diffusor nicht perfekt im Aluminiumkanal sitzt, entstehen durch die Wärmeausdehnung mit der Zeit Mikrospalten. Unser Werkzeugprozess hält die Maßtoleranzen eng genug ein, um die IP65-Dichtung bei Temperaturschwankungen von -20 °C bis 45 °C aufrechtzuerhalten.

Interne Freigaben für die IoT-Sensorintegration 2026

Verkehrsbetriebe kaufen nicht mehr nur Lichter. Sie kaufen an der Decke montierte Stromschienen für Präsenzmelder, Bluetooth-Beacons und automatisierte Beschallungsmodule.

Wenn Sie ein Gehäuse angeben, bestimmt der Innenabstand Ihren Upgrade-Pfad. Ein Standard-LED-Zuglampengehäuse mit 26 mm Durchmesser passt perfekt auf eine einfache T8-Leiterplatte. Wenn Ihr Transportvertrag jedoch die Integration von IoT-Hardware direkt in die Leuchte erfordert, benötigen Sie ein Profil mit einem tieferen Innenhohlraum.

Die JE-231-Serie bietet dedizierte interne Steckplätze. Sie schieben die primäre LED-Platine in den unteren Wärmekanal und lassen den oberen Freiraum für sekundäre Kabel oder flache Sensorplatinen frei. Diese Trennung verhindert Signalstörungen und sorgt für Ordnung im Kabelbaum bei der Endmontage.

Spezifizieren benutzerdefinierter Längen und Leiterplattenabmessungen für die OEM-Montage

Standardabmessungen passen selten zu maßgefertigten Durchgangsdecken. Das LED-Lampengehäuse eines U-Bahn-Waggons ist oft bis zu 2400 mm lang oder erfordert durchgehende, spaltfreie Verläufe, um zum Innendesign des Triebwagens zu passen.

Als chinesischer Hersteller mit acht Jahren Extrusionserfahrung ist JE als direkter Erstausrüster von T8-LED-Zugbeleuchtungsgehäusen tätig. Wir schneiden Profile nach genauen Projektspezifikationen und reduzieren so den Vor-Ort-Fertigungsaufwand Ihrer Montageteams drastisch.

Sie müssen die interne Leiterbahnbreite des Gehäuses an Ihre Leiterplatte anpassen. Eine Platine, die zu locker im Kanal sitzt, klappert unter Zugvibrationen und ermüdet schließlich die Lötstellen, bis das Licht ausfällt. Eine zu straffe Platte verbiegt sich bei Wärmeausdehnung. Wir extrudieren maßgeschneiderte LED-Beleuchtungsprofile für Schienenfahrzeuge mit präzisen Platinenschlitzen, die zu Ihren spezifischen FR4- oder Aluminium-Leiterplatten passen.

Beschaffung und Probenahme für US-Transitprojekte

Die Beschaffung von Komponenten für nordamerikanische Transitprojekte erfordert eine strikte Einhaltung des Produktionsumfangs. Ingenieurteams verschwenden oft Wochen damit, Gehäuse zu testen, die letztendlich die Brandschutzzertifizierung nicht bestehen.

Beginnen Sie mit der Überprüfung der physischen Passform und der thermischen Leistung. Sie können Schnittmuster von uns anfordernEN 45545-2 konformes LED-Röhrengehäuseum Ihre eigenen IP-Tests, Vibrationsmodelle und thermische Analysen durchzuführen.

Sobald Ihr Ingenieurteam das Extrusionsprofil und die Endkappendichtungen genehmigt hat, gehen wir zur Serienproduktion über. Die Standardvorlaufzeiten für vorhandene Formen betragen 15 bis 20 Tage. Wenn Ihr Vertrag einen geänderten Querschnitt oder spezielle Montagehalterungen für eine ältere U-Bahn-Flotte erfordert, verlängert sich der ursprüngliche Zeitrahmen durch kundenspezifische Werkzeuge um etwa zwei Wochen. Bewerten Sie die Proben, überprüfen Sie die V0-Bewertung in Ihrem eigenen Labor und legen Sie die Abmessungen Ihrer Baugruppe fest.
