Verkabelung der G5-Endkappe

Bitte klären Sie zunächst: Was genau meinen Sie mit „Draht“?

Im Herstellungsprozess von T5- und G5-LED-Röhren bezieht sich „Eindraht/Mehrdraht/drahtlos“ normalerweise auf die Anzahl der Drähte, die von der Endkappe ausgehen, und nicht auf die Stromversorgungsmethode der Röhre selbst (Single-Ended/Double-Ended-Stromversorgung). Diese beiden Konzepte können leicht verwechselt werden.

• Eindrahtig:Die Endkappe führt nur einen Draht heraus, normalerweise den stromführenden Draht (L) oder den Neutralleiter (N).
• Mehrdraht (Doppeldraht):Die Endkappe führt zwei Drähte heraus, normalerweise einen stromführenden Draht und einen Neutralleiter.
• Kabellos:Die Endkappe selbst führt keine Drähte heraus; Es gibt nur zwei G5-Pins.

Sobald dies geklärt ist, ist die nachfolgende Kombinationslogik leicht zu verstehen.

Kombination 1: Ein Ende Single-Wire + Ein Ende Wireless → Single-Ended Powered Tube

Dies ist die am häufigsten auf dem Markt erhältliche Konfiguration für integrierte T5-LED-Röhren.

Verbindungsmethode:Die Stromversorgung erfolgt nur über das Eindrahtende. Dieser einzelne Draht wird entweder mit dem stromführenden oder dem Neutralleiter verbunden, während der andere Draht (stromführend oder neutral) über die interne Schaltung der Lampenröhre direkt mit einem Stift am anderen Ende verbunden ist. Auf der drahtlosen Seite ist ein Pin für die mechanische Fixierung und Leitfähigkeit verantwortlich, während der andere Pin möglicherweise nicht verbunden oder intern kurzgeschlossen ist.

Allerdings gibt es ein entscheidendes Fertigungsdetail: Der Stiftabstand der T5-G5-Lampenfassung beträgt nur 5 mm. Wenn ein Ende mit Strom versorgt wird, liegen die beiden Pins sehr nahe beieinander und eine falsche interne Verkabelung kann leicht zu einem Kurzschluss führen. Daher ist die Isolierung und Verdrahtungsanordnung innerhalb der Einzeldraht-Endkappe ein wichtiger Indikator für die handwerkliche Qualität des Endkappenlieferanten.

Anwendungsszenarien:Bürobeleuchtung, Supermarktregalleuchten, Schrankleuchten, Vitrinenleuchten. Diese Lampentypen verwenden typischerweise eine integrierte Halterung, die nur einen Stromeingang erfordert, was die Installation vereinfacht und Endbenutzer keine elektrischen Kenntnisse benötigt.

Kombination Zwei: Ein Draht von jedem Ende → Doppelseitig betriebene Lampenröhre

Diese Methode ist bei technischen Renovierungsprojekten üblich.

Verbindungsmethode:Führen Sie einen Draht von den Lampensockeln an beide Enden der Lampenröhre. Verbinden Sie ein Ende mit dem stromführenden Kabel (L) und das andere Ende mit dem Neutralleiter (N). Der Strom fließt an einem Ende ein und am anderen Ende ab. Die beiden G5-Stifte im Lampensockel sind kurzgeschlossen und bilden eine einzige Elektrode.

Warum wird in der Technik eine doppelseitige Stromversorgung bevorzugt?Bei der Nachrüstung alter Leuchtstofflampenfassungen werden die originalen G5-Fassungen meist parallel geschaltet, das heißt die beiden Pins sind intern kurzgeschlossen. Zweiseitig gesockelte Lampen können direkt an diesen Haltertyp angepasst werden, ohne dass sie durch einen nicht parallelen Halter ersetzt werden müssen. Wenn eine einseitig gesockelte Lampe in eine Parallelfassung eingebaut wird, wird sie beim Einschalten sofort kurzgeschlossen. Dies ist in der Ingenieursgemeinschaft Hongkongs geschehen; Einige verbrannten sogar das Kunststoffgehäuse des alten Halters.

Produktionsvorkehrungen:Beide Enden des doppelendigen Lampensockels sollten über Leitungen verfügen, die Kabelfarben müssen jedoch deutlich unterscheidbar sein (z. B. ein Ende mit „L“, das andere mit „N“), um eine umgekehrte Verdrahtung während der Installation zu vermeiden. Darüber hinaus muss die interne Verkabelung der zweiseitig gesockelten Leuchtstofflampe sicherstellen, dass zwischen den beiden Enden keine elektrische Verbindung besteht. andernfalls kommt es zu einem Kurzschluss der Lampe.

Anwendungsszenarien:Werkstätten, Parkplätze, Lagerhallen und Logistikzentren. An diesen Standorten müssen häufig alte Leuchtstofflampenfassungen nachgerüstet werden, und zweiseitige Stromversorgungslösungen bieten eine bessere Kompatibilität.

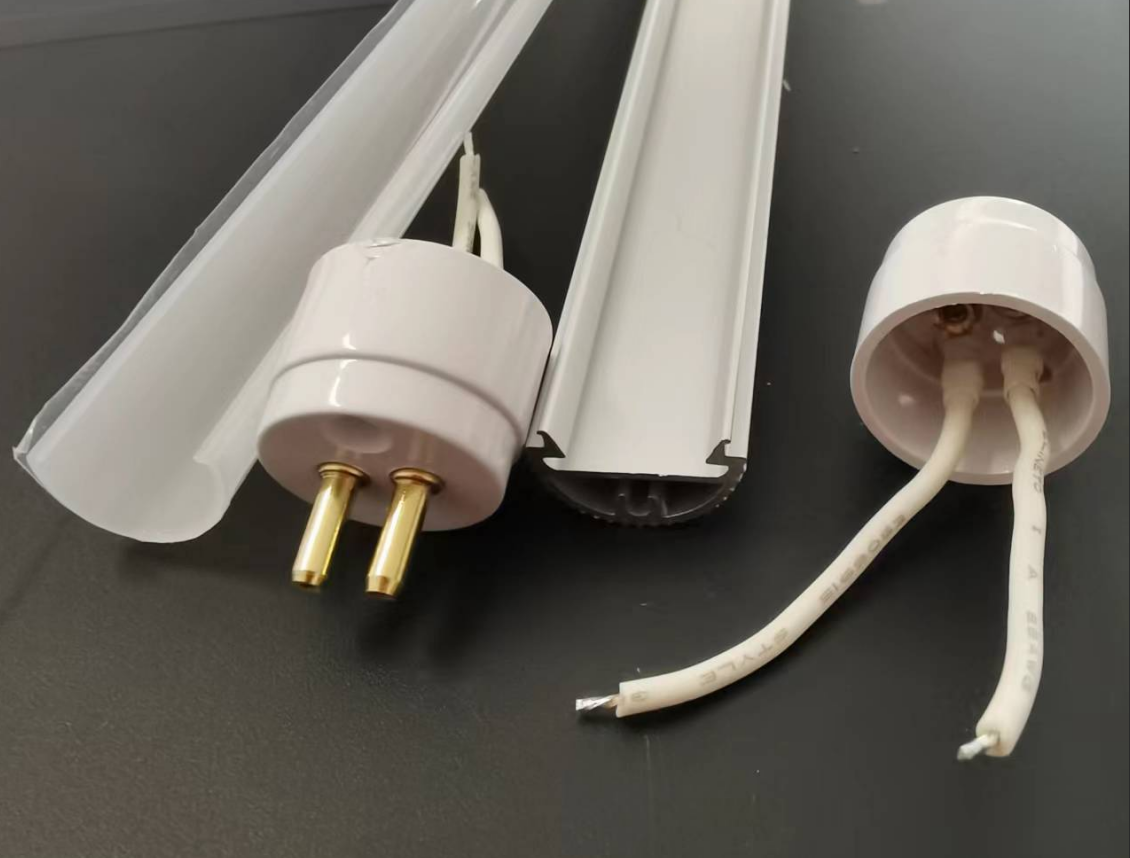

Kombination 3: Ein Ende mit einem stromführenden Kabel (Dual-Wire) + ein Ende mit einer drahtlosen Endkappe → Verbesserte Single-Ended-Stromversorgung

Bei dieser Kombination handelt es sich um eine verbesserte Version der Single-Ended-Stromversorgung, die für Szenarien mit höheren Sicherheits- und Zuverlässigkeitsanforderungen geeignet ist.

Verbindungsmethode:Die Endkappe des Netzteils führt die stromführenden und neutralen Drähte heraus und verbindet sie direkt mit der Stromversorgung des Treibers oder der Wechselstromversorgung. Das drahtlose Ende dient nur der mechanischen Unterstützung und der Schaltungsverbindung und übernimmt keine Stromversorgung.

Unterschied zur Single-Wire-Single-Ended-Lösung:Bei der Eindraht-Single-Ended-Lösung erfordert die interne Verkabelung der Lampenröhre eine Konstruktion, bei der „ein Draht hineingeht und ein weiterer Draht intern mit dem anderen Ende verbunden ist“, was die interne Verkabelung relativ komplex macht. Im Gegensatz dazu werden bei der Dual-Wire-Single-Ended-Lösung sowohl die stromführenden als auch die neutralen Drähte durch dieselbe Endkappe eingeführt, wodurch ein direkterer interner Schaltkreisentwurf erreicht wird, potenzielle Fehlerquellen reduziert werden und die Sicherheit verbessert wird.

Produktionsvorteile:Für Hersteller integrierter T5-Lampenröhren bietet diese Methode eine höhere Montageeffizienz als die Verwendung von einseitigen Endkappen. Da alle Netzkabel an einem Ende zusammengefasst sind, ist keine Querverkabelung innerhalb der Lampenröhre erforderlich, wodurch das Risiko interner Kurzschlüsse verringert wird.

Anwendungen:Medizinische Beleuchtung, Bildungsbeleuchtung, hochwertige kommerzielle Displays.
