Was ist eine T12-G13-Endkappe?

Wenn Sie jemals mit Leuchtstoffröhren oder LED-Retrofit-Beleuchtung gearbeitet haben, ist Ihnen wahrscheinlich der Begriff „G13-Endkappe.“ Vielleicht haben Sie sogar eines in der Hand gehalten, ohne wirklich darüber nachzudenken – es ist nur dieses kleine Plastikstück am Ende der Röhre, oder?

Nun ja. Aber es ist auch viel mehr als das.

Lassen Sie es mich in einfachem Englisch für Sie aufschlüsseln.

Was genau ist eine T12-G13-Endkappe?

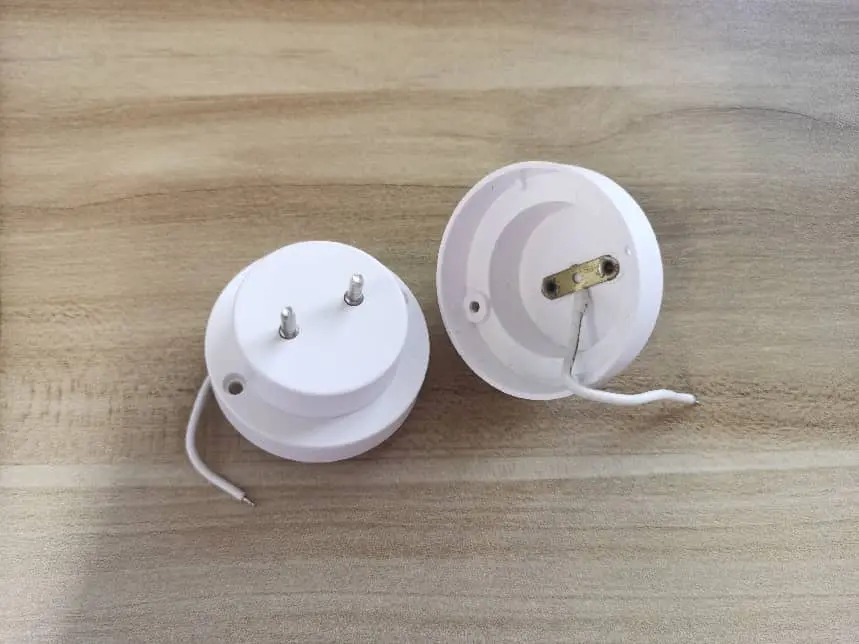

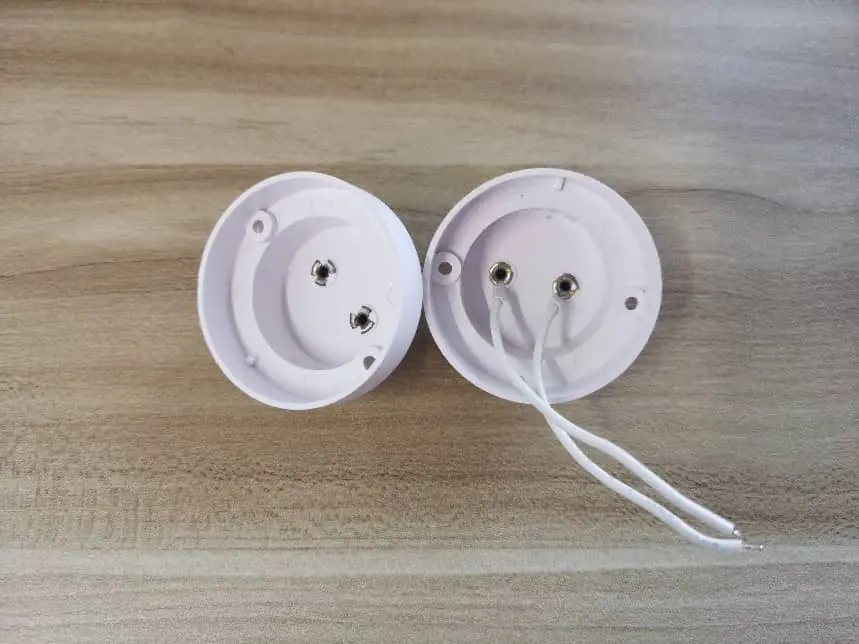

Eine T12-G13-Endkappe ist das Verbindungsstück, das an jedem Ende einer T12-Leuchtstoff- oder LED-Röhre befestigt wird.„T12“bezieht sich auf den Rohrdurchmesser – 1,5 Zoll oder etwa 38 mm.„G13“verrät Ihnen etwas über die Stifte: Es handelt sich um eine Doppelstiftbasis, bei der die beiden Stifte genau voneinander beabstandet sind13 Millimetervon Mitte zu Mitte auseinander. Dieser Stiftabstand von 13 mm ist der Grund für die Bezeichnung G13 – das „G“ steht für „Glas“ oder einfach nur für den Bi-Pin-Stil, und die Zahl gibt den Stiftabstand in Millimetern an.

Stellen Sie sich das so vor: Die Endkappe ist der „Stecker“, der die Röhre mit der Fassung des Geräts verbindet. Ohne sie ist Ihre Röhre nur ein Glaszylinder, der nichts bewirkt.

Warum ist die G13 wichtig?

Hier ist die Sache: G13 ist nicht nur für T12-Röhren geeignet. Es wird auch bei T8-Röhren verwendet. Wenn Sie also eine G13-Endkappe sehen, bedeutet das, dass die Röhre in jede Halterung passt, die für eine G13-Fassung ausgelegt ist, unabhängig davon, ob es sich um T8 oder T12 handelt. Das ist eine ziemlich große Sache, wenn es um Nachrüstungen geht.

Der Pinabstand macht es kompatibel. G5-Sockel hingegen haben einen Stiftabstand von 5 mm und werden für T5-Röhren verwendet. Sie können sie nicht verwechseln – eine G13-Röhre passt nicht in eine G5-Fassung und umgekehrt. Wenn Sie also alte Leuchtstoffröhren durch LEDs ersetzen, müssen Sie als Erstes die Art Ihrer Endkappe kennen.

Hauptmerkmale einer T12-G13-Endkappe

Kommen wir zum Detail. Was macht eigentlich eine G13-Endkappe aus?

• Pinabstand: 0,5 Zoll (12,7 mm), was dem G13-Standard entspricht. Diese 13 mm sind nahe genug.
• Elektrische Nennwerte: Eine typische G13-Endkappenbaugruppe ist für ausgelegt250V AC/DCUndMaximal 2 Ampere. Es hält einer dielektrischen Spannungsfestigkeit von stand1500 V Wechselstrom.
• Materialien: Das Gehäuse besteht in der Regel aus Hochtemperatur-Thermoplast mit aUL 94V-0Flammenbewertung. Das bedeutet, dass es nicht so schnell Feuer fängt, was beim Umgang mit Elektrizität sehr wichtig ist.
• Kontaktbeschichtung: Die Stifte sind normalerweise mit plattiertZinn (Sn). Es ist nicht auffällig, aber es erfüllt seinen Zweck – gute Leitfähigkeit, gute Korrosionsbeständigkeit.
• Temperaturbereich: Diese Dinger sind so gebaut, dass sie überall überleben können-40°C bis 120°C. Ganz gleich, ob Sie sich im Gefrierschrank oder in einem heißen Lagerhaus befinden, die Endkappe wird nicht schmelzen oder reißen.

Wo verwendet man eigentlich T12-G13-Endkappen?

Ehrlich? Überall.

Nachrüstung von Gewerbebeleuchtungsind wahrscheinlich der größte Anwendungsfall. Denken Sie an große Läden, Lagerhallen, Bürogebäude – Orte mit Reihen von Leuchtstoffröhren. Wenn sie auf LED umsteigen, möchten sie nicht alle Leuchten austauschen. Das ist teuer und zeitaufwändig. Stattdessen verwenden sie LED-Röhren mit G13-Endkappen, die direkt in die vorhandenen Fassungen passen.

Industrieanlagensind ein weiteres großes Thema. Hochregalbeleuchtung in Fabriken, Parkhäusern, Produktionsanlagen – an diesen Orten gibt es jede Menge T12-Leuchten, und die Nachrüstung mit G13-Endkappenröhren ist eine einfache Möglichkeit, Energiekosten zu senken.

Schulen und KrankenhäuserVerwenden Sie sie auch, insbesondere für Notbeleuchtungen, bei denen es darauf ankommt, den vorhandenen Leuchtenrahmen beizubehalten.

Und hier ist noch eine lustige Tatsache: T12-Röhren mit G13-Sockel gibt es schon immer, aber große Hersteller haben 2012 ihre Produktion eingestellt. Wenn Sie also immer noch T12-Leuchten in Ihrem Gebäude haben, verwenden Sie entweder alte Lagerbestände oder Sie sind auf LED-Retrofits umgestiegen. Ratet mal, was sinnvoller ist?
