Was ist eine Endkappe für LED-Röhren?

Lassen Sie mich mit etwas beginnen, das ich in meinem ersten Jahr in der Beleuchtungsbranche gelernt habe, als wir uns noch mit magnetischen Vorschaltgeräten und Leuchtstoffröhren herumschlugen. Niemand denkt jemals an die Endkappe. Sie betrachten die Röhre, den Treiber, das Gehäuse und den Diffusor. Aber dieses kleine Plastikstück an beiden Enden? Wird ignoriert, bis es fehlschlägt. Und wenn es ausfällt, geht das gesamte Gerät kaputt oder, schlimmer noch, es wird zu einem Sicherheitsrisiko.

Ich bin seit Anfang 2017 in der Produktberatung für Industriebeleuchtung tätig. Ich habe Tausende von Komponenten getestet, bin durch Dutzende Fabriken gelaufen und habe zugesehen, wie Auftragnehmer um ein Ein-Dollar-Teil gekämpft haben. Deshalb möchte ich heute eine Frage beantworten, die einfach klingt, aber tatsächlich kritisch ist:Was ist einEndkappe für LED-Röhre?

Wenn Sie dies gelesen haben, wissen Sie genau, welche Materialien wichtig sind, welche Parameter Sie nicht ignorieren dürfen und wie Sie für jede Anwendung die richtige Endkappe für LED-Röhren auswählen. Ich gebe Ihnen reale Beispiele aus meinen eigenen Projektdateien und am Ende habe ich einen FAQ-Bereich zusammengestellt, der die Fragen abdeckt, die mir am häufigsten von Elektrikern, Facility Managern und Beschaffungsmitarbeitern gestellt werden.

Was ist eine Endkappe für LED-Röhren? Die Kurzversion

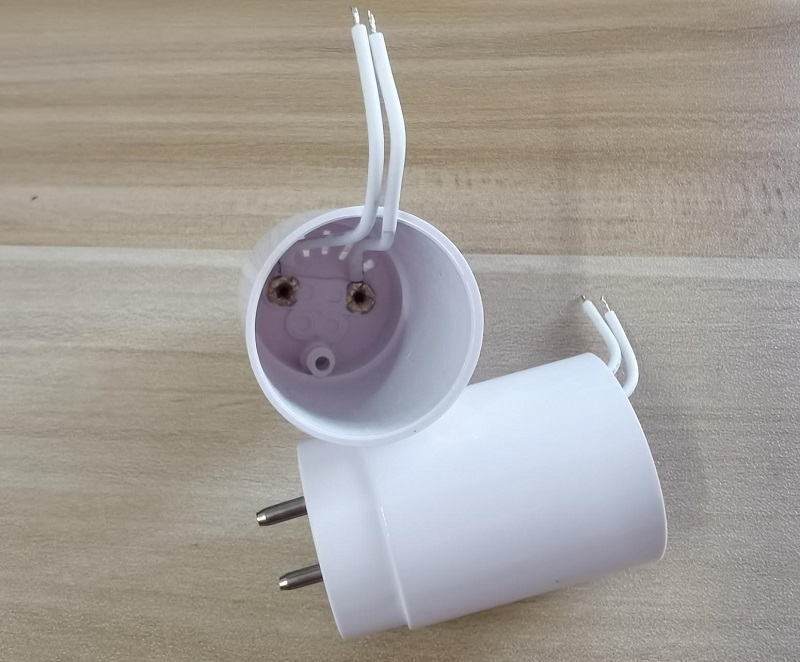

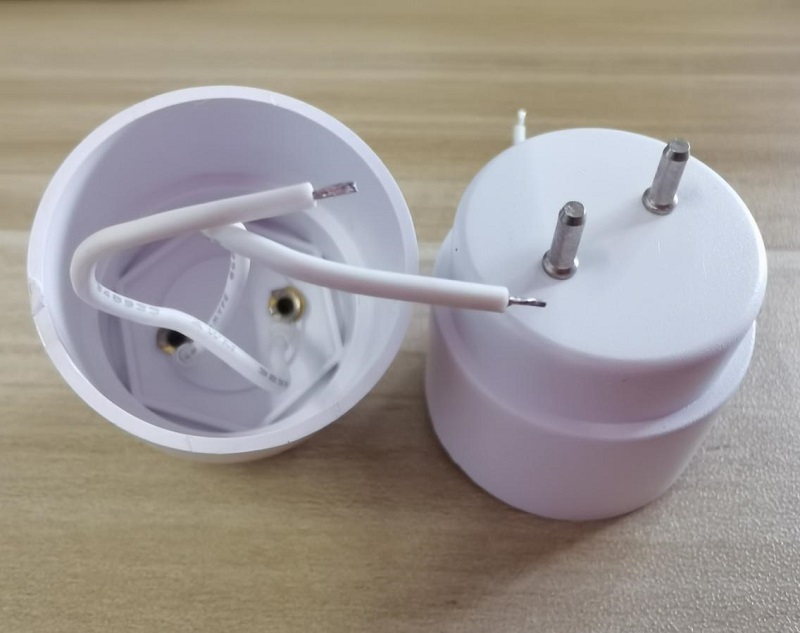

Im Klartext ist eine LED-Röhrenendkappe die Kunststoff- oder Metallkomponente, die die Enden einer linearen LED-Röhre (T8, T5, T12 usw.) abdichtet. Es hält die elektrischen Pins (G13, G5 usw.) an Ort und Stelle, schützt die interne Verkabelung und dichtet die Röhre vor Staub und Feuchtigkeit ab.

Ohne sie würde die Röhre stromführende elektrische Kontakte freilegen, was sowohl Sicherheitsrisiken als auch Zuverlässigkeitsprobleme mit sich bringen würde.

Nach Jahren auf diesem Gebiet kann ich mit Sicherheit den Unterschied zwischen einem qualitativ hochwertigenEndkappe für LED-RöhreUnd mit einem günstigen Gerät lässt sich feststellen, ob ein Gerät 50.000 Stunden hält oder innerhalb von Monaten ausfällt.

Warum die meisten Menschen Endkappen ignorieren – und warum sie es nicht tun sollten

Im Jahr 2018 habe ich mit einer Hotelkette in Florida zusammengearbeitet, die 2.000 T8-Leuchten mit LED-Röhren nachgerüstet hat. Innerhalb von acht Monaten begannen Störungen: Flackern, Ausfälle, Summen.

Die LEDs und Treiber wurden einwandfrei getestet. Das Problem? Die Endkappe der LED-Röhre.

Der Hersteller hatte minderwertigen ABS-Kunststoff ohne UV-Stabilisierung verwendet. Durch die Einwirkung von Sonnenlicht wurde das Material spröde und es entstanden Risse, durch die Feuchtigkeit eindringen konnte. Das Ergebnis: korrodierte Stifte und defekte Rohre.

Nach dem Austausch der Endkappen durch UV-stabilisierte Polycarbonat-Versionen sank die Ausfallrate auf nahezu Null – ohne die LED-Röhren selbst auszutauschen.

Materialien – Was Sie wissen müssen

1. Polycarbonat (PC) – Der Goldstandard

Polycarbonat ist für etwa 90 % der Anwendungen geeignet. Es bietet:

• Hohe Schlagfestigkeit
• Hitzebeständigkeit (120–130 °C)
• Hervorragende Dimensionsstabilität
• Optionale UV-Beständigkeit für lange Haltbarkeit

In Kühlumgebungen (bis zu -20 °F) zeigt glasfaserverstärktes PC (PC+GF) eine außergewöhnlich gute Leistung und widersteht Rissbildung und mechanischer Beanspruchung.

Schlüsselparameter:Für gewerbliche Anwendungen wird die Entflammbarkeitsklasse UL94 V-0 bevorzugt.

2. ABS – Kostengünstig, aber begrenzt

ABS eignet sich für kontrollierte Innenumgebungen. Es bietet:

• Niedrigere Kosten
• Gute Isoliereigenschaften

Es hat jedoch Nachteile:

• Schlechte UV-Beständigkeit
• Geringere Hitzetoleranz (90–100 °C)
• Neigt mit der Zeit zur Vergilbung und Sprödigkeit

In Regionen mit hoher Sonneneinstrahlung verschlechtern sich ABS-Endkappen oft schnell, was zu erhöhten Wartungskosten führt.

3. PBT – Hochleistungsoption

PBT ist ideal für anspruchsvolle Umgebungen. Zu den Vorteilen gehören:

• Hohe Hitzebeständigkeit (bis 150°C)
• Hervorragende chemische Beständigkeit
• Geringe Feuchtigkeitsaufnahme

Es wird häufig in industriellen Umgebungen wie Bäckereien, Fabriken und Hochtemperaturanlagen eingesetzt.

Wichtige Parameter – Was Sie vor der Auswahl überprüfen sollten

Wenn ich eine LED-Röhrenendkappe bewerte, schaue ich mir eine kurze Liste von Parametern an. Überspringen Sie nichts davon.

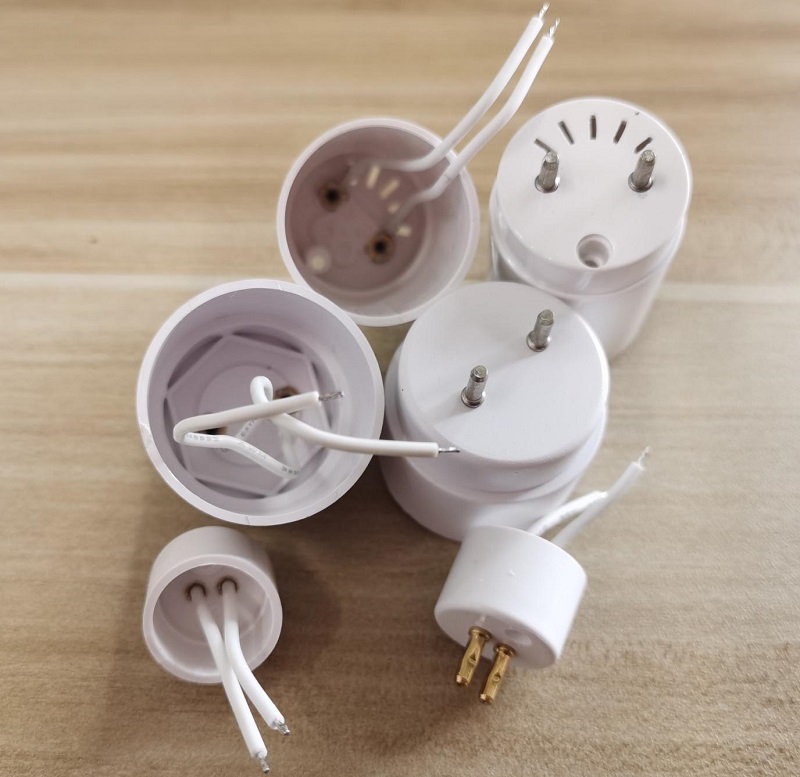

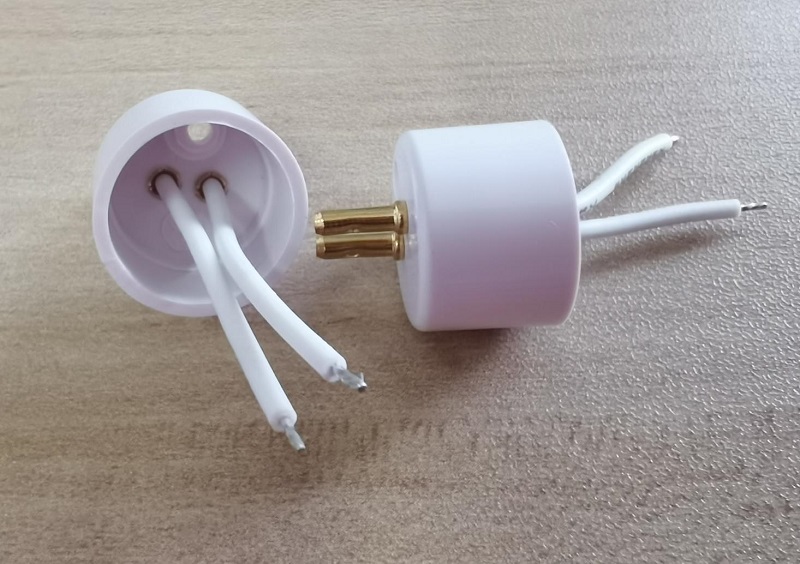

Pin-Typ und -Abstand– T8 verwendet G13-Stifte (13 mm Abstand). T5 verwendet G5 (5 mm Abstand). Einige Spezialröhren verwenden G24 oder andere Sockel. Die Endkappe muss genau übereinstimmen. Ich habe Lieferanten gesehen, die „universelle“ Endkappen verschickten, die angeblich für beide passen – aber sie funktionieren nicht gut.

Stiftmaterial– Die meisten Stifte sind aus Messing mit Nickel- oder Zinnbeschichtung. Nickel ist besser für die Korrosionsbeständigkeit. Zinn ist billiger, kann aber in feuchter Umgebung oxidieren. Für Anwendungen an der Küste oder in Chemieanlagen bestehe ich auf vernickeltem Messing.

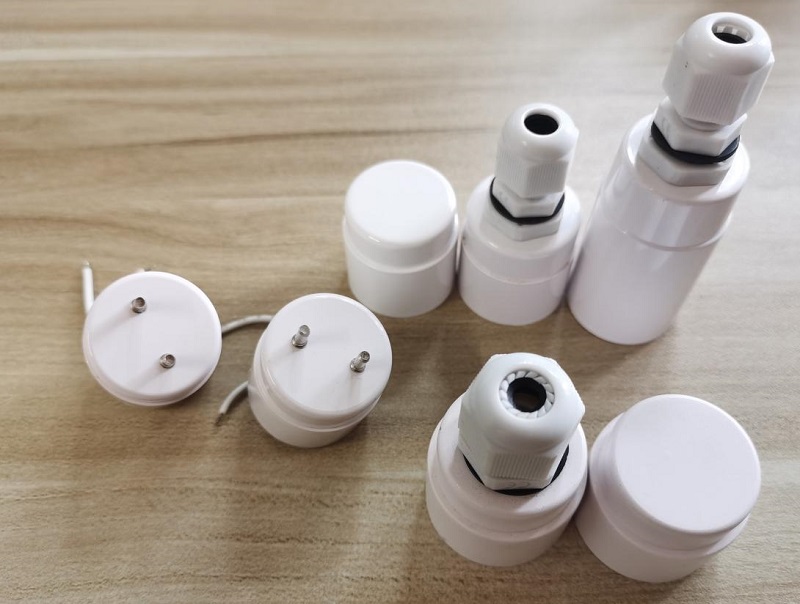

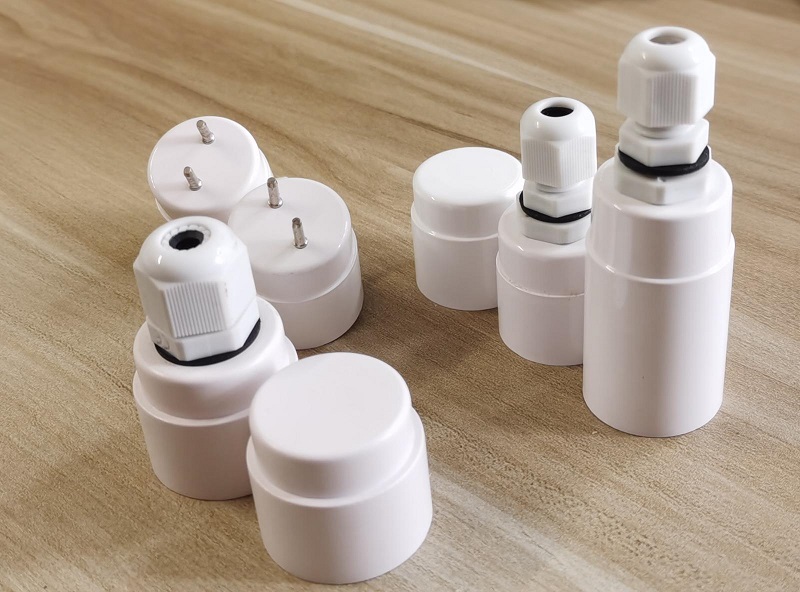

IP-Schutzart (Eindringschutz)– Für den Einsatz in trockenen Innenräumen ist IP20 in Ordnung. Achten Sie bei feuchten Standorten (Badezimmer, überdachte Terrassen) auf IP44 oder IP54. Für Außen- oder Nassbereiche benötigen Sie IP65 oder IP66 für die Endkappe der LED-Röhre selbst, aber denken Sie daran, dass die Abdichtung der gesamten Röhre wichtig ist. Die Endkappe ist nur ein Teil.

Brennbarkeitsbewertung– UL94 V-0 bedeutet, dass der Kunststoff innerhalb von 10 Sekunden selbstverlöscht. V-2 lässt einige brennende Tropfen zu. Für Gewerbegebäude erfordern viele Vorschriften V-0. Überprüfen Sie immer die örtlichen Vorschriften.

Betriebstemperaturbereich—Standard-PC oder ABS haben normalerweise eine Temperatur von -20 °C bis +60 °C. Für Kühllager oder Umgebungen mit hoher Hitze benötigen Sie größere Reichweiten. PBT kann bis zu -40 °C oder +120 °C erreichen.

RoHS- und REACH-Konformität– Obligatorisch für Europa, aber auch für US-Projekte ist es ein Zeichen für einen verantwortungsvollen Hersteller.

Lassen Sie mich Ihnen ein reales Beispiel dafür geben, wie sich diese Parameter auswirken. Vor ein paar Jahren half ich einem Lichtdesigner bei der Spezifikation von LED-Röhren für eine U-Bahn-Station in Boston. In der Umgebung gab es Vibrationen (Züge), Feuchtigkeit (Lecks im Tunnel) und Temperaturschwankungen (von eiskalter Winterluft zu warmem Sommer). Wir haben uns für eine entschiedenEndkappe für LED-RöhreHergestellt aus UV-stabilisiertem PC, UL94 V-0, mit vernickelten Messingstiften, Schutzart IP65 und einer Silikondichtung zwischen Kappe und Röhrenkörper. Diese Obergrenze kostete 0,70 US-Dollar statt 0,30 US-Dollar. Aber die Station hatte 5.000 Röhren. Durch die zusätzlichen 2.000 US-Dollar im Voraus sparten sie über einen Zeitraum von fünf Jahren schätzungsweise 15.000 US-Dollar an Wartungseinsätzen.

Echte Projekteinblicke

Bei einem U-Bahn-Stationsprojekt haben wir Endkappen für LED-Röhren wie folgt spezifiziert:

• UV-stabilisiertes Polycarbonat
• UL94 V-0-Bewertung
• Vernickelte Messingstifte
• IP65-Abdichtung mit Silikondichtung

Der Kostenunterschied pro Einheit war minimal, die langfristigen Wartungskosten wurden jedoch erheblich gesenkt.
