Doppelseitiges T8-LED-Röhrengehäuse für OEM-Linearbeleuchtung

JEsT8 doppelseitiges LED-Röhrengehäuseist eine leere Gehäuseplattform für OEM-Projekte mit linearer Beleuchtung. Die bestätigte Konfiguration verfügt über einen Außendurchmesser von 26 mm, zwei 12 × 1 mm große Leiterplattenpositionen, ein internes 6063-Aluminiumprofil, ein klares oder mattiertes Polycarbonatgehäuse, Kunststoffendkappen und ein externes Treiberlayout. Standard- oder kundenspezifische Längen von 600 mm bis 2400 mm sind erhältlich, wobei IP20- und IP65-Konfigurationen angeboten werden.

Das Schlüsselwort istGehäuse. Dieses Produkt wird erst zu einer funktionierenden Lampe, wenn die LEDs, Leiterplattenbaugruppen, Verkabelung, Treiber, Endanschlüsse und alle erforderlichen Dichtungen ausgewählt und integriert wurden. Käufer sollten es daher anhand einer kontrollierten Zeichnung und eines zusammengebauten Musters bewerten – und nicht allein anhand des Namens T8. Überprüfen Sie den StromT8 doppelseitig leuchtendes Gehäusebevor Sie Ihre Leiterplatten- und Projektanforderungen an JE senden.

Bei dem Produkt handelt es sich um ein leeres OEM-Gehäuse, nicht um eine fertige T8-Lampe oder einen Ersatz für Leuchtstofflampen

„T8“ identifiziert das allgemeine Röhrenformat, stellt jedoch keine elektrische oder mechanische Kompatibilität mit einer vorhandenen Leuchtstofflampe her. Ein 26-mm-Gehäuse kommt Ihnen möglicherweise bekannt vor, wenn Sie völlig andere Platinen, Verkabelungen, Endkappen, Montagedetails und Stromversorgungsarchitekturen verwenden.

Gehen Sie nicht davon aus, dass es ein herkömmliches Vorschaltgerät für Leuchtstofflampen aufnimmt, in eine G13-Lampenfassung passt, netztaugliche Stifte enthält oder eine installierte Lampe eins zu eins ersetzen kann. Keine dieser Angaben wird durch den Gehäusedurchmesser bestätigt. Wenn Retrofit-Kompatibilität erforderlich ist, tragen Sie die Sockelgeometrie, die Stiftanordnung, die Gesamtlänge der Lampe, den elektrischen Eingang, den Verdrahtungsmodus und die Leuchtenschnittstelle in die Genehmigungszeichnung ein.

Diese Unterscheidung wirkt sich auch auf den Einkauf aus. Die Gehäusespezifikation identifiziert das Profil- und Gehäusepaket. Es definiert nicht allein die LED-Anzahl, Farbtemperatur, Lichtleistung, optische Verteilung, Leistung, Treiberverhalten, Dimmung, Überspannungsschutz, Betriebstemperatur oder Lebensdauer. Hierbei handelt es sich um Entscheidungen zur fertigen Leuchte, die durch das Komponentendesign- und Qualifizierungsprogramm des Käufers gesteuert werden.

Querschnitt der doppelseitigen T8-Gehäusebaugruppe

Die Baugruppe kombiniert einen runden Polycarbonatkörper mit einem inneren Aluminiumprofil. Innerhalb dieses Querschnitts befinden sich zwei Leiterplattenpositionen mit jeweils 12 × 1 mm. Diese Anordnung bietet einem OEM-Designer zwei Montageorte für LED-Platinen innerhalb einer 26-mm-Röhrenhülle.

Der Aluminiumeinsatz sorgt für eine definierte innere Struktur der Leiterplattenpositionen. Es kann auch an der Wärmeübertragung von den Platten beteiligt sein, die thermische Leistung kann jedoch nicht allein aus dem Namen oder dem Profil der Legierung abgeleitet werden. LED-Belastung, Platinenkonstruktion, Material der thermischen Schnittstelle, Kontaktqualität, Treiberverluste, Umgebungstemperatur, Röhrenausrichtung und Luftstrom beeinflussen alle die Betriebstemperatur. Genehmigen Sie das thermische Design mit den vorgesehenen installierten LED-Platinen.

Wie die gepaarten Leiterplattenpositionen zwei leuchtende Flächen unterstützen

Zwei Platinenpositionen ermöglichen die Anordnung der LEDs an zwei Seiten der Röhre, anstatt sich auf eine Platine zu verlassen, um den gesamten Umfang zu beleuchten. Dies eignet sich für bidirektionale lineare Beleuchtung, Hängeleuchten, Ausstellungsbeleuchtung, Innenräume für öffentliche Verkehrsmittel und andere Installationen, bei denen Licht in mehr als eine Richtung benötigt wird.

Die Extrusion garantiert keinen bestimmten Abstrahlwinkel oder eine gleichmäßige 50/50-Lichtaufteilung. Die tatsächliche Verteilung hängt von der Ausrichtung der Leiterplattenpositionen, dem LED-Paket, dem Diodenabstand, der Leiterplattenbreite, dem Abstand zum Polycarbonat, der Oberfläche des Diffusors, internen Hindernissen und den nahegelegenen Leuchtenoberflächen ab. Clear PC tendiert dazu, die LED-Definition und Ausgaberichtung beizubehalten; Mattiertes PC mischt das Licht effektiver, kann jedoch die sichtbare Intensität verringern und die Strahlsteuerung weicher machen.

Überprüfen Sie vor der Werkzeug- oder Produktionsfreigabe ein beleuchtetes Muster von beiden Seiten. Achten Sie auf LED-Bilder, dunkle Streifen in der Nähe des Aluminiumeinsatzes, Farbabweichungen, Endschatten und Helligkeitsunterschiede zwischen den beiden Flächen. Die photometrische Prüfung gehört zur Ebene der fertigen Leuchte, da das leere Gehäuse keine Lichtquelle enthält.

Vergleichen Sie die gelieferten Gehäusekomponenten mit den vom Käufer angegebenen LEDs, Leiterplattenbaugruppen, Verkabelungen, Treibern und Dichtungen

In einem Gehäuseangebot sollten die von JE gelieferten Teile von den vom Käufer bereitgestellten elektrischen Komponenten getrennt werden. Basierend auf der veröffentlichten Produktbeschreibung kann das Gehäuse das interne 6063-Aluminiumprofil, klares oder mattiertes Polycarbonat und Kunststoffendkappen umfassen. Die Architektur verwendet einen externen Treiber. Der genaue Verpackungsinhalt, der Endkappenstil, die Hardware, Dichtungen, Kabeleinführungsteile und Montageleistungen sollten dennoch Zeile für Zeile im Angebot aufgeführt werden.

Normalerweise muss der Käufer die LED-Platinen, LEDs, Verkabelung, Anschlüsse, thermisches Schnittstellenmaterial, Treiber, Erdungsmethode (sofern zutreffend) und endgültige elektrische Anschlüsse definieren. Für ein IP65-Ziel muss die Verantwortung für Dichtungen, Dichtmittel, Kabelverschraubungen, Endkappenabdichtung und Montageprozess besonders klar sein. Ein IP65-fähiger Teilesatz ist nach unkontrollierter Feldmontage nicht automatisch eine IP65-Leuchte.

Spezifikationsmatrix für Zeichnungs- und Komponentenprüfung

Verwenden Sie die folgende Matrix als Ausgangspunkt für die Überprüfung der Zeichnung. Veröffentlichte Werte identifizieren die verfügbare Produktkonfiguration; Sie ersetzen nicht projektspezifische Toleranzen, Passungsprüfungen oder behördliche Überprüfungen.

Feste Geometrie: 26 mm Durchmesser und zwei 12 × 1 mm große Leiterplattenpositionen, mit in der Zeichnung genehmigten Passungen und Toleranzen

Der 26-mm-Durchmesser und die gepaarten 12 × 1-mm-Leiterplattenpositionen sind die Kerngeometrie, aber die Nennmaße reichen für die Freigabe nicht aus. Eine Platine, die auf die gleiche Nennbreite wie ihr Schlitz ausgelegt ist, kann sich verklemmen, wenn die Fertigungstoleranzen, die Extrusion, die Biegung, die Beschichtung und die Montagetoleranzen der Platine in die falsche Richtung gehen. Ein lockerer Sitz führt zu einem anderen Problem: Platinenbewegung, inkonsistenter Wärmekontakt oder sichtbare Fehlausrichtung hinter dem Diffusor.

Senden Sie JE den tatsächlichen PCB-Umriss, anstatt nur „12-mm-Platine“ in die Angebotsanfrage zu schreiben. Berücksichtigen Sie die Dicke der Leiterplatte, die Kantenbeschaffenheit, den Aufbau von Lötstopplack oder Beschichtung in der Nähe des Einfügebereichs, Sperrzonen für Komponenten, hervorstehende Stecker und die vorgesehene Einsteckrichtung. In der genehmigten Zeichnung sollten die Abmessungen angegeben werden, die für die Passung entscheidend sind, und angegeben werden, wie diese Abmessungen überprüft werden.

Konstruktion und Optionen: internes 6063-Aluminiumprofil, klares oder mattiertes Polycarbonat, Kunststoff-Endkappen, externer Treiber und Längen von 600–2400 mm

6063 wird üblicherweise für extrudierte Aluminiumprofile verwendet, da es zu kontrollierten Querschnitten geformt werden kann und gängige Endbearbeitungsverfahren akzeptiert. Dennoch ist „6063 Aluminium“ keine vollständige thermische oder mechanische Spezifikation. Wenn Härte, Oberflächenbehandlung, Leitfähigkeit, Aussehen oder Korrosionsverhalten für das Projekt von Bedeutung sind, fügen Sie die Anforderung der Zeichnung hinzu und fordern Sie eine Bestätigung an.

Auch die Länge ändert sich stärker als der Kaufpreis. Lange Gehäuse reagieren empfindlicher auf Geradheit, Beschädigungen bei der Handhabung, das Einsetzen der Leiterplatte, den Zugang zur Verkabelung und das Gehäusedesign. Bestätigen Sie, ob sich Ihre angegebene Länge auf das geschnittene Profil, den Polycarbonatkörper oder die gesamte zusammengebaute Einheit einschließlich Endkappen bezieht. JE listet Standard- undT8-LED-Röhrengehäuse in individueller LängeOptionen von 600 mm bis 2400 mm; Im Angebot sollten die genaue Endlänge und Toleranz angegeben sein.

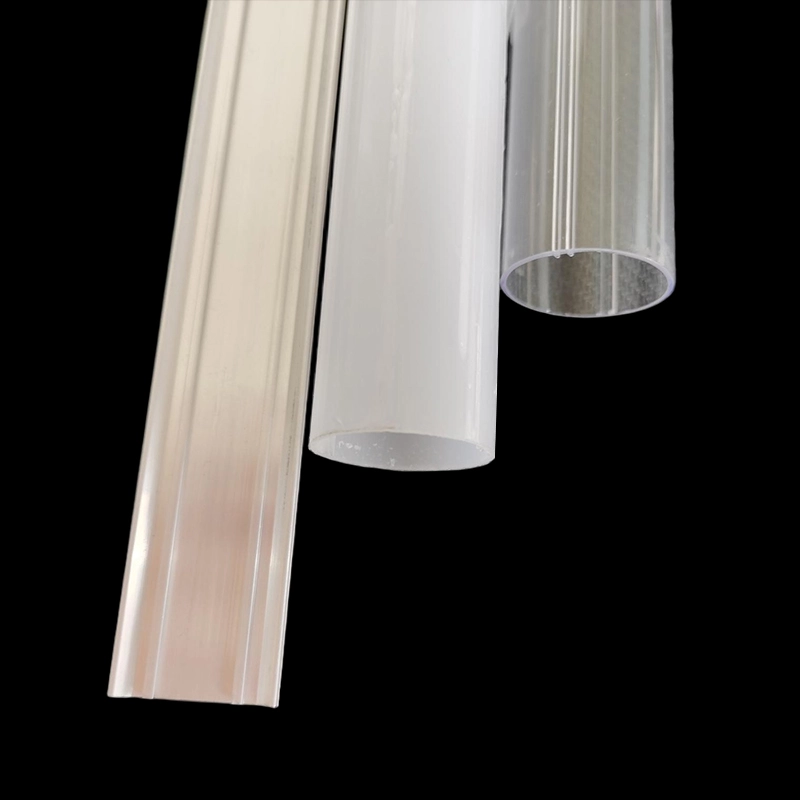

Klarer oder mattierter PC, Endkappenabschluss und IP20- oder IP65-Konfigurationsoptionen

Wählen Sie klares Polycarbonat, wenn die LED-Sichtbarkeit, die gerichtete Ausgabe oder das Erscheinungsbild der internen Platinen akzeptabel sind. Es können Diodenabstände, Verdrahtungen, Verbindungen und kleine Ausrichtungsfehler sichtbar werden, daher muss der interne Aufbau optisch sauber sein. Wählen Sie mattiertes PC, wenn Sie eine bessere visuelle Mischung und eine weniger direkte LED-Abbildung benötigen. Frosting ist kein Ersatz für einen angemessenen LED-Abstand oder optische Tests und seine Auswirkung auf die Transmission sollte mit der echten Light Engine bewertet werden.

Endkappen werden oft zur übersehenen Schnittstelle. Sie bestimmen, wie sich die Röhre schließt, wie Drähte das Gehäuse verlassen und wie die Baugruppe mit der umgebenden Leuchte verbunden wird. Es sollte nicht davon ausgegangen werden, dass eine Endkappe aus Kunststoff eine standardisierte fluoreszierende Basis oder eine wasserdichte Abdichtung bietet. Tragen Sie die Haltemethode, die Kabelöffnung, die Steckeranordnung, die Polaritätsmarkierung, die Zugentlastung und die Servicezugangsanforderungen in die Zeichnung ein.

IP20 ist nur dann geeignet, wenn das fertige Design keinen Schutz gegen das Eindringen von Wasser erfordert. Die IP65-Option ist für eine staubdichte und strahlwassergeschützte Konfiguration vorgesehen, die Einstufung gilt jedoch erst, nachdem das vollständige Gehäusesystem und die Montagemethode definiert und getestet wurden. Endkappenverbindungen, Kabeleinführungen, Dichtungskompression, Schnittflächen und handwerkliche Verarbeitung können Leckagen verursachen.

Fragen Sie, wie das Zitat funktioniertIP20- oder IP65-T8-Gehäusekonfigurationunterscheidet sich in Komponenten und Montage. Wenn JE lose Teile zur Montage in Ihrem Werk liefert, vereinbaren Sie die Dichtungsmaterialien, die Position des Dichtmittels, gegebenenfalls die Aushärtungsbedingungen, das Einsetzen der Kappe oder die Befestigungsmethode sowie den Dichtigkeitstest für das fertige Produkt. Drucken Sie keinen IP-Anspruch aus, der ausschließlich auf einem nicht zusammengebauten Gehäusemuster basiert.

Anwendungsgrenzen für Durchgangs-, Gewerbe-, Architektur- und geschützte Außenleuchten

Das doppelseitige Format kann Innenräume von Schienenfahrzeugen, Bahnhöfen, gewerbliche Beleuchtung, Garagen, Schulen, Fabriken und andere lineare Installationen unterstützen. Für diese Verwendungen gibt es keinen gemeinsamen Qualifikationsstandard, daher sollte der Anwendungsname niemals für technische Anforderungen stehen.

Für die Beleuchtung von Schienenfahrzeugen sind möglicherweise projektspezifische Prüfungen hinsichtlich Vibration, Schock, Flammen- und Rauchverhalten, elektrischer Sicherheit, elektromagnetischer Verträglichkeit, Materialrückverfolgbarkeit und sicherer Aufbewahrung erforderlich. Die 26-mm-Gehäusegeometrie beweist die Einhaltung keiner dieser Anforderungen. Stellen Sie JE vor der Probenahme die erforderliche Test- oder Materialdokumentliste zur Verfügung, damit nicht verfügbare Beweise frühzeitig und nicht erst bei der Einreichung durch den Kunden entdeckt werden.

Bei gewerblichen und architektonischen Leuchten müssen sich Käufer in der Regel auf Aussehen, Lichtverteilung, Montageintegration, Fahrerzugang, Wärme, Reinigung und Wartung konzentrieren. Gefrostetes PC kann einzelne LEDs verdecken, aber eine lange leuchtende Linie kann immer noch dunkle Zonen an Platinenverbindungen oder Endkappen zeigen. Erstellen Sie ein Beispiel in voller Länge, wenn ein kontinuierliches Erscheinungsbild wichtig ist. Ein kurzer Verschnitt wird nicht jedes Produktionsproblem aufdecken.

Garagen, Fabriken und geschützte Außenstandorte tragen zu Staub, Feuchtigkeit, Reinigungspraktiken, Temperaturschwankungen und einer möglichen chemischen Belastung bei. IP65 bezieht sich auf das Eindringen unter definierten Testbedingungen, nicht auf UV-Beständigkeit, chemische Kompatibilität, Kondensation, Schlagfestigkeit oder uneingeschränkte Exposition im Freien. Diese Eigenschaften müssen separat spezifiziert und überprüft werden. Wenn die Röhre in einer anderen versiegelten Leuchte untergebracht wird, berücksichtigen Sie auch die eingeschlossene Wärme und prüfen Sie, ob der externe Treiber zugänglich bleibt.

Zulassungsnachweise: Zeichnungen, Musterprüfungen, Testmethoden, Materialdokumente und Unterstützung bei der UL- oder ETL-Einreichung ohne Anspruch auf eine Gehäusezertifizierung

Ein glaubwürdiges Genehmigungspaket beginnt mit einer kontrollierten Querschnittszeichnung und einer Zusammenbauzeichnung. Sie sollten den 26-mm-Durchmesser, die Leiterplattenpositionen, wichtige Schnittstellen, Materialangaben, Endkappendetails, Längendefinition und den Revisionsstatus anzeigen. Abmessungen, die das Einsetzen der Leiterplatte, den Sitz der Kappe, die Montage oder die Abdichtung beeinflussen, verdienen explizite Toleranzen und keinen allgemeinen Hinweis.

Die Musterprüfung sollte die Abmessungen und die praktische Montage umfassen. Setzen Sie die eigentlichen Leiterplatten ein, verlegen Sie die vorgesehenen Drähte, bringen Sie die Endkappen an und überprüfen Sie die gesamte Länge auf Biegung, Verdrehung, Kratzer, Farbabweichungen, Kappenabstände und Leiterplattenbewegungen. Betreiben Sie dann das vorgesehene LED- und Treibersystem unter repräsentativen Bedingungen, um Temperatur und optisches Erscheinungsbild zu bewerten.

Vor dem Vergleich der Ergebnisse müssen Testmethoden vereinbart werden. Ermitteln Sie bei einem IP65-Design, ob sich die Prüfung auf das zusammengebaute Muster von JE oder auf Ihre fertige Leuchte, einschließlich Kabeleinführung und Verkabelung, bezieht. Zu den Materialdokumenten können Erklärungen, Datenblätter oder Testberichte gehören, ihre Verfügbarkeit und Relevanz muss jedoch für das genaue Harz, die Aluminiumspezifikation, die Farbe und die Produktionskonfiguration bestätigt werden, die gekauft werden.

Die Unterstützung bei der UL- oder ETL-Einreichung sollte als Dokumentenkoordination und nicht als pauschale Zertifizierungsforderung behandelt werden. Ein Materialprotokoll, eine Komponentendatei oder eine Lieferantenerklärung führen nicht dazu, dass das leere Gehäuse – oder die fertige Lampe – UL-gelistet oder ETL-gelistet ist. Die endgültige Konstruktion, die elektrischen Komponenten, die Temperaturen, die Abstände, die Verkabelung, das Gehäuse und der vorgesehene Verwendungszweck können alle von der ausgewählten Zertifizierungsstelle überprüft werden.

Teilen Sie JE mit, welchen Einreichungsweg und welche Dokumente Ihr Labor oder Zertifizierungspartner benötigt. JE kann dann bestätigen, was für die vorgeschlagenen Materialien und die vorgeschlagene Konfiguration verfügbar ist. Wenn eine bestimmte Anerkennung, Auflistung, Entflammbarkeitsklassifizierung, Dateinummer oder ein Prüfbericht obligatorisch ist, holen Sie diese Nachweise ein und überprüfen Sie sie, bevor Sie die Bestellung genehmigen. Leiten Sie es niemals aus einem Logo, einer generischen Materialfamilie oder einem früheren Projekt ab.

Von der Zeichnungsprüfung bis zur Mustergenehmigung und dem Produktionsangebot

China verfügt über umfassende Extrusionskapazitäten, aber der Fabrikstandort allein sagt wenig über die Kontrolle der Zeichnung, die Passgenauigkeit der Komponenten oder die Wiederholbarkeit aus. JE stellt Aluminium- und Kunststoff-Strangpressteile für LED-Beleuchtung her, darunter Röhrengehäuse, LED-Profile, PC-Röhren, Endkappen und Tri-Proof-Gehäuse. Für dieses Projekt sind die nützlichen Beweise ein reaktionsschneller Zeichnungsprozess, eine repräsentative Stichprobe, ein definierter Inspektionsplan und ein Angebot, das die Liefergrenzen deutlich macht.

Anpassungsworkflow: Zeichnungsüberarbeitung, DFM-Feedback, Formenauswahl, Musterüberprüfung und Produktionsqualitätskontrolle

Beginnen Sie mit der Bewerbung und nicht mit einer losen Anfrage für „T8-Wohnungen“. Senden Sie die PCB-Dateien, die angestrebte Gesamtlänge, die optische Präferenz, den Endabschluss, das Eintrittsziel, die Montageschnittstelle und obligatorische Dokumente. JE kann diese Eingaben mit einer vorhandenen öffentlichen Form vergleichen oder feststellen, ob eine private Form und eine benutzerdefinierte Extrusion erforderlich sind.

Berücksichtigen Sie bei der Überarbeitung der Zeichnung den Platinenabstand, den Eingriff der Endkappen, die Kabelführung, die Sperrbereiche für Komponenten, die Dichtflächen und sichtbare kosmetische Bereiche. Durch das DFM-Feedback sollten Abmessungen identifiziert werden, die schwer zu halten oder zu prüfen sind, sowie alle Änderungen, die sich auf Werkzeuge, Montage oder Kosten auswirken. Ein benutzerdefiniertes Profil kann ein echtes Schnittstellenproblem lösen, fügt aber auch eine Werkzeugfreigabe hinzu und bindet das Projekt an einen neuen Querschnitt. Bestellen Sie keine privaten Werkzeuge, nur um die Anpassung einer unkritischen Leiterplattenkante zu vermeiden.

Das Muster sollte das vereinbarte Material, die Diffusoroberfläche, den Aluminiumquerschnitt, das Endkappendesign und die Länge genau genug wiedergeben, um die tatsächlichen Risiken zu testen. Notieren Sie alle akzeptierten Abweichungen. Sobald das Muster die Maß-, Montage-, optischen und thermischen Prüfungen sowie die entsprechenden Eingangsprüfungen bestanden hat, frieren Sie die für das Produktionsangebot verwendete Zeichnungsrevision ein.

Die Produktionsqualitätskontrolle sollte an beobachtbare Anforderungen geknüpft sein: Materialidentität, kritische Querschnittsabmessungen, Schnittlänge, Geradheit, sofern angegeben, Oberflächenzustand, Diffusoraussehen, Endkappensitz, PCB-Einfügung und Verpackungsschutz. Definieren Sie für versiegelte Baugruppen, wie die Eintrittsleistung überprüft wird und auf welchem ​​Stichprobenniveau. Im Angebot sollten ggf. auch die Eigentumsrechte an den Werkzeugen, die Mustergebühren, die Bestellmenge, die Lieferzeit, die Verpackungsmethode und die Versandbedingungen angegeben werden, anstatt diese Punkte E-Mail-Annahmen zu überlassen.

RFQ-Checkliste: Länge, PCB-Geometrie, Diffusor, IP-Ziel, Endkappen, Toleranzen, Menge, Verpackung, Bestimmungsort und erforderliche Dokumentation

• Länge:Geben Sie die Schnittlänge und die erforderliche Gesamtlänge im verfügbaren Bereich von 600–2400 mm an.
• Leiterplattengeometrie:Befestigen Sie Platinenbreite, -dicke, -kontur, Steckerposition, Bauteilaussparungen und Einschubrichtung.
• Diffusor:Wählen Sie klares oder mattiertes PC und beschreiben Sie das optische Erscheinungsbild, das das Muster demonstrieren soll.
• IP-Ziel:Geben Sie IP20 oder IP65 an, wer die Endmontage durchführt und welche fertige Konfiguration getestet wird.
• Endkappen:Definieren Sie Terminierung, Kabelausgang, Stecker- oder Pin-Anforderungen, Halterung, Abdichtung und Zugentlastung.
• Toleranzen:Markieren Sie kritische Abmessungen für den Leiterplattensitz, das Einrasten der Kappe, die Montage, die Länge und die passenden Teile.
• Menge:Geben Sie Prototypen-, Pilot- und erwartete Produktionsmengen an, damit öffentliche Formen und kundenspezifische Formen verglichen werden können.
• Verpackung:Identifizieren Sie Anforderungen an den Oberflächenschutz, Bündelbeschränkungen, Kennzeichnung und alle längenbezogenen Handhabungsbeschränkungen.
• Ziel:Geben Sie das Lieferland, die Stadt oder den Hafen, die bevorzugten Versandbedingungen und etwaige Einfuhrdokumentanforderungen an.
• Dokumentation:Listen Sie Zeichnungen, Inspektionsberichte, Materialaufzeichnungen, Erklärungen, Testnachweise und Zertifizierungsunterlagen auf, die für die Genehmigung erforderlich sind.

Senden Sie dieses Paket mit Ihrer Zeichnungsüberarbeitung, um einen Musterplan und ein Produktionsangebot dafür anzufordern26 mm doppelseitiges T8-LED-Röhrengehäuse.
