LED-T8-Röhrengehäuse mit 10-mm-Leiterplatte: Häufig gestellte Fragen für US-Käufer, Passformprüfungen und Beschaffungsleitfaden für 2026

Wichtige Erkenntnisse für Beleuchtungskäufer in den USA

Der SatzJE-Rohrgehäusekonstruktion aus Halbaluminium und Halbkunststoffbeschreibt die praktische Architektur hinter dieser Produktkategorie: Ein Sockel aus 6063er Aluminium trägt die LED-Platine und hilft bei der Wärmeregulierung, während ein Polycarbonat-Diffusor die sichtbare optische Abdeckung bildet. Diese Aufteilung ist wichtig. Aluminium verleiht der Leiterplatte eine stabile Montageoberfläche und ein vorhersehbares mechanisches Rückgrat; Der Diffusor steuert das Aussehen, die Lichtdurchlässigkeit und den Zugang zur Platine. Es ist nicht nur eine dekorative Hülle.

Für US-Käufer ist die erste Frage nicht der Preis. Es ist Kompatibilität. Eine 10-mm-Leiterplatte ist schmaler als viele generische LED-Röhrenplatinen, und der Treiber muss in das Gehäuse passen, ohne gegen den Diffusor zu drücken oder die Endkappen zu beeinträchtigen. Der JE-28 ist mit einer maximalen Treiberhöhe von 12 mm aufgeführt, daher sollten Treibergehäuse, Verkabelung, Isolierung und Zugentlastungsdetails zusammen und nicht separat überprüft werden.

Der Standard-JE-28 ist IP20. Dadurch eignet es sich zum Trocknen von Innenleuchten und Rohrbaugruppen im Retrofit-Stil, nicht unbedingt für Waschbereiche oder freiliegende Leuchten. JE bietet auch wasserdichte Röhrengehäuseausführungen für Anwendungen wie Pflanzenbeleuchtung, Kühlschrankbeleuchtung und Parkplätze im Freien an, diese sollten jedoch als geeignete wasserdichte Konfiguration angegeben werden. Beginnen Sie mit demJE LED T8-Röhrengehäuse mit 10-mm-LeiterplatteSpezifikation und fordern Sie die genaue Zeichnung an, bevor Sie einen Produktionsauftrag genehmigen.

Spezifikationen des JE-28 LED T8-Gehäuses: Abmessungen, Materialien und Konfigurationsoptionen

Das JE-28 ist ein 26-mm-T8-Gehäuse für eine Leiterplattengröße von 10 x 1,2 mm. Diese Dimension ist der Ausgangspunkt für die mechanische Qualifikation. Eine Platine mit einer Nennbreite von 10 mm kann immer noch Probleme bereiten, wenn ihre Bauteilhöhe, Lötstellen, Steckerplatzierung oder Montagemethode von dem bei der Gehäuseentwicklung verwendeten Muster abweichen.

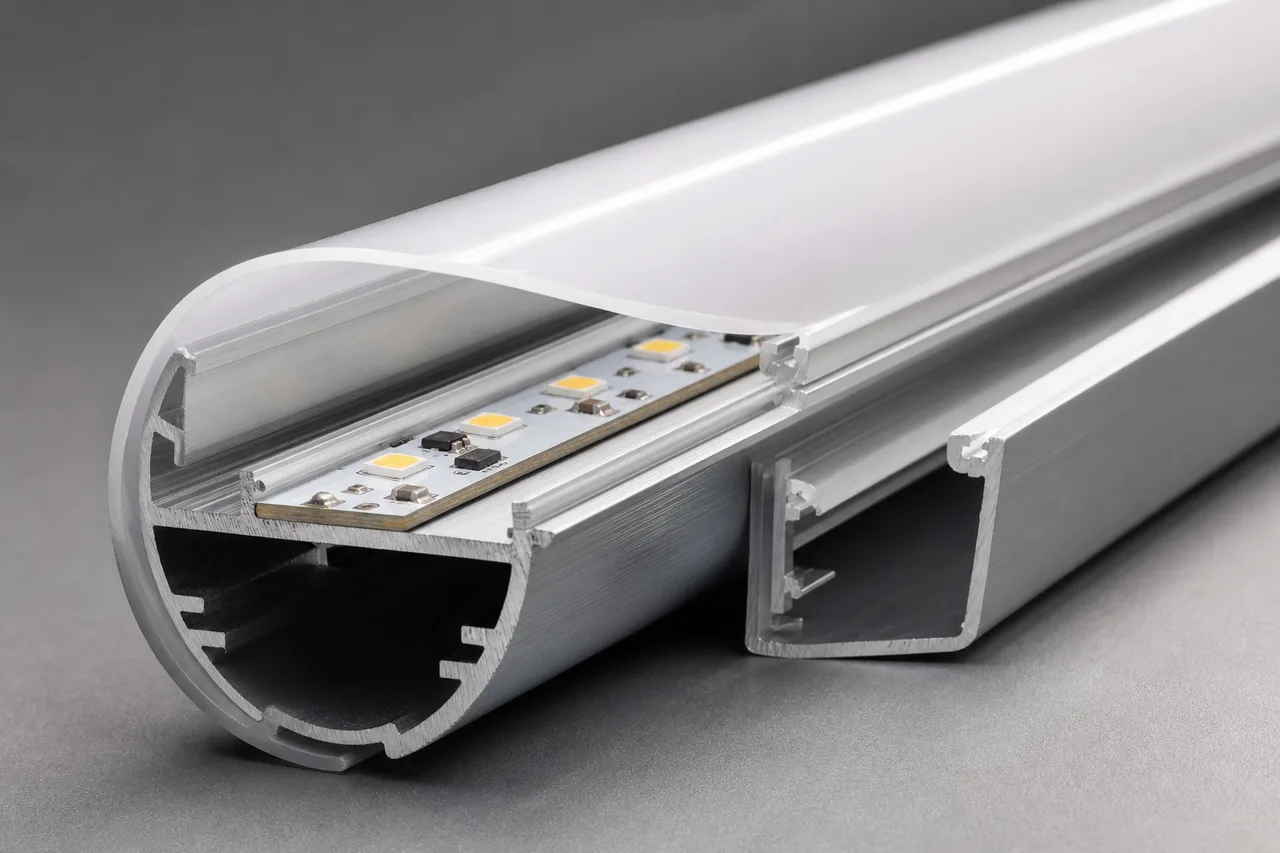

Das Gehäuse besteht aus einer Basis aus 6063-Aluminium mit Diffusoroptionen aus Polycarbonat und Endkappen aus Kunststoff. JE gibt eine interne Treiberanordnung und eine maximale Treiberhöhe von 12 mm an. Die verfügbaren Längen reichen von 600 mm bis 2400 mm, wobei auch kundenspezifische Längen erhältlich sind. Länge, Diffusorausführung, Endkappenart und Treiberposition sollten als eine einzige Montageentscheidung behandelt werden, da sich jede auf Installation, Lichtverteilung und Verpackung auswirkt.

So qualifizieren Sie ein T8-Gehäuse vor der Bestellung: Prüfungen von Leiterplatte, Treiber, Diffusor und Endkappe

Ein Gehäuse kann auf einer Katalogseite korrekt aussehen und beim Zusammenbau trotzdem versagen. Die üblichen Ursachen sind nicht dramatisch: Ein Treiber ist ein paar Millimeter zu hoch, die Platine verbiegt sich unter dem Diffusor, die Endkappe hält das Rohr nicht sicher oder ein Stecker lässt keinen Platz für die interne Kabelbiegung. Qualifizieren Sie die gesamte Baugruppe, nicht nur das Aluminium-Strangpressprofil.

1. Bestätigen Sie den PCB-Umriss.Senden Sie JE die aktuelle Platinenzeichnung, einschließlich der 10 mm Breite, 1,2 mm Dicke, Montagelöcher, Kupferaussparungen, Anschlüsse und höchsten Komponenten. Verlassen Sie sich nicht allein auf die Nenngröße der Platine.
2. Überprüfen Sie den Fahrerumschlag.Vergleichen Sie die maximale Höhe und Breite des Treibers mit der 12-mm-Gehäusegrenze. Beziehen Sie Klemmen, Schrumpfschläuche, Isolierhülsen und Kabelabgänge in die Abstandsüberprüfung ein.
3. Überprüfen Sie den Diffusorsitz.Testen Sie die ausgewählte Polycarbonatabdeckung auf Einrasten, Durchbiegen, sichtbare Hotspots und Entfernungskraft. Ein zu enger Diffusor kann die Extrusion belasten; ein zu lockerer Sitz kann beim Transport klappern.
4. Überprüfen Sie die Endkappen und die Verkabelung.Bestätigen Sie das Kappenmaterial, die Haltemethode, den Kabeldurchgang, den Anschlusszugang und ob das fertige Rohr einem bestimmten Installationsstandard oder einer Kundenbefestigungsschnittstelle entsprechen muss.
5. Genehmigen Sie ein fertiges Muster.Schalten Sie die zusammengebaute Röhre ein, überprüfen Sie das Wärmeverhalten und die Lichterscheinung und testen Sie dann das Einsetzen in die Zielhalterung oder die Clips. Notieren Sie die genehmigten Komponentenversionen, bevor Sie den Produktionsauftrag erteilen.

Fordern Sie die Extrusionszeichnung und ein physisches Muster an, wenn das Projekt enge Einbauabstände aufweist. Ein Beispiel deckt auch Verpackungs- und Handhabungsprobleme auf, die in den Zeichnungen nicht dargestellt sind. Lange Röhren können mit Diffusorflecken, beschädigten Endkappen oder leichten Verbiegungen geliefert werden, wenn das Kartondesign nicht auf die Versandlänge abgestimmt ist. Diese sind vor der Massenproduktion kostengünstig zu reparieren und nach einer US-Vertriebslieferung teuer.

FAQ: Ist das JE-28 LED T8-Röhrengehäuse wasserdicht oder für die Außen- und Gefrierbeleuchtung geeignet?

Die von JE gelieferte Standardspezifikation für JE-28 ist IP20, daher sollte es als Trockengehäuse behandelt werden. Diese Unterscheidung ist von entscheidender Bedeutung für Käufer, die Pflanzenbeleuchtung, Kühlschrankbeleuchtung, Parkplätze im Freien oder andere Installationen, die Kondensation, Sprühnebel, Staub oder Temperaturwechseln ausgesetzt sind, spezifizieren möchten. JE gibt an, wasserdichte T8-Gehäuseausführungen für spezielle Anwendungen anzubieten, die wasserdichte Version muss jedoch separat identifiziert und angeboten werden.

Passen eine 10-mm-Leiterplatte und ein interner Treiber in dieses T8-Röhrengehäuse?

Ja, der JE-28 ist für eine 10 x 1,2 mm große Leiterplatte und eine interne Treiberanordnung mit einer maximalen Treiberhöhe von 12 mm spezifiziert. Das bedeutet nicht, dass jede 10-mm-Platine und jeder interne Treiber passen. Die höchste LED, der Kondensator, der Stecker und der Lötdraht Ihrer Platine müssen innerhalb des verfügbaren internen Abstands bleiben. Senden Sie JE die PCB-Datei und das Treiberdatenblatt zur Überprüfung der Passgenauigkeit und überprüfen Sie dann das Ergebnis anhand einer bestückten Probe.

Wie funktionieren Muster, MOQ, kundenspezifische Längen, Werkzeuge und der Versand an einen US-Spediteur?

JE gibt an, dass es Muster, Angebote, kundenspezifische Längen, OEM/ODM-Extrusion und den Versand an das Speditionslager eines Kunden bereitstellen kann. Die kommerziellen Details hängen vom ausgewählten Profil, Diffusor, Endkappen, Werkzeugstatus, Menge, Verpackung und Bestimmungsort ab. Fragen Sie nach der Mustervorlaufzeit, der Produktions-MOQ, den Werkzeugkosten, wenn eine private Form benötigt wird, der Schnittlängentoleranz, den Kartonabmessungen und den mit der Lieferung gelieferten Dokumenten. Wenn Ihr Team einen US-Spediteur einsetzt, geben Sie die Lageradresse und die Anforderungen an die Frachtkennzeichnung an, bevor das Angebot finalisiert wird.

JE Dongguan Fertigung, OEM/ODM-Extrusion und Dokumentation der fertigen Leuchten

JE, ehemals Dongguan Jinen Lighting Technology Co., Ltd., stellt extrudierte LED-Beleuchtungskomponenten in Dongguan, China, her. Das Sortiment umfasst LED-Aluminiumprofile, LED-Kunststoffprofile, PC-Röhren und Diffusoren, T5-, T6-, T8-, T10- und T12-Röhrengehäuse sowie Tri-Proof-Leuchtengehäuse. Diese Produktbreite ist nützlich, wenn sich die Größe oder Konstruktion eines Projekts nach dem ersten Prototyp ändert. Ein Käufer kann ein Halbaluminiumgehäuse, eine Vollaluminiumbasis oder einen anderen Rohrdurchmesser über denselben Lieferanten vergleichen, anstatt den gesamten Beschaffungsprozess neu starten zu müssen.

JE unterstützt öffentliche Formen, private Formen, OEM/ODM-Extrusion und kundenspezifische Projektarbeiten. Die öffentliche Beschaffung von Formen kann für eine Standard-JE-28-Geometrie sinnvoll sein, wenn das Profil bereits Ihren PCB- und Diffusoranforderungen entspricht. Eine private Form ist vertretbarer, wenn Sie eine nicht standardmäßige Anschlusstasche, eine andere Montagefunktion, eine proprietäre Endkappe oder einen geänderten Querschnitt benötigen. Die richtige Wahl hängt vom erwarteten Volumen ab und davon, wie viel Kontrolle Sie über die zukünftige Versorgung benötigen.

Für US-Importeure und Beleuchtungsfabriken sollte die Dokumentation mehr als nur ein Produktfoto umfassen. Fordern Sie die Profilzeichnung, Materialbeschreibung, Diffusoroption, Längentoleranz, Endkappenspezifikation, Verpackungsdetails und die elektrischen Informationen für die fertige Leuchte an. Das Gehäuse selbst ist nicht dasselbe wie eine zertifizierte fertige LED-Röhre. Wenn Ihr Kunde, AHJ, Händler oder Ihre Projektspezifikation bestimmte Auflistungen oder Compliance-Dokumente erfordert, identifizieren Sie diese Anforderung, bevor das Design eingefroren wird.

JE gibt außerdem an, dass es Großhändler, Auftragnehmer, Beleuchtungsfabriken und Kunden für kundenspezifische Projekte beliefert. Dadurch ist der Lieferant sowohl für den Komponenteneinkauf als auch für die Entwicklung von Private-Label-Röhren geeignet, vorausgesetzt, der kommerzielle Umfang ist klar festgelegt. Tragen Sie die genehmigte Zeichnung, Beispielfotos, Revisionsnummer und Materialauswahl in die Kaufunterlagen ein. Dadurch wird ein bekanntes Problem bei der Extrusionsbeschaffung vermieden: eine Ersatzcharge, die maßlich ähnlich, aber nicht wirklich austauschbar ist.
