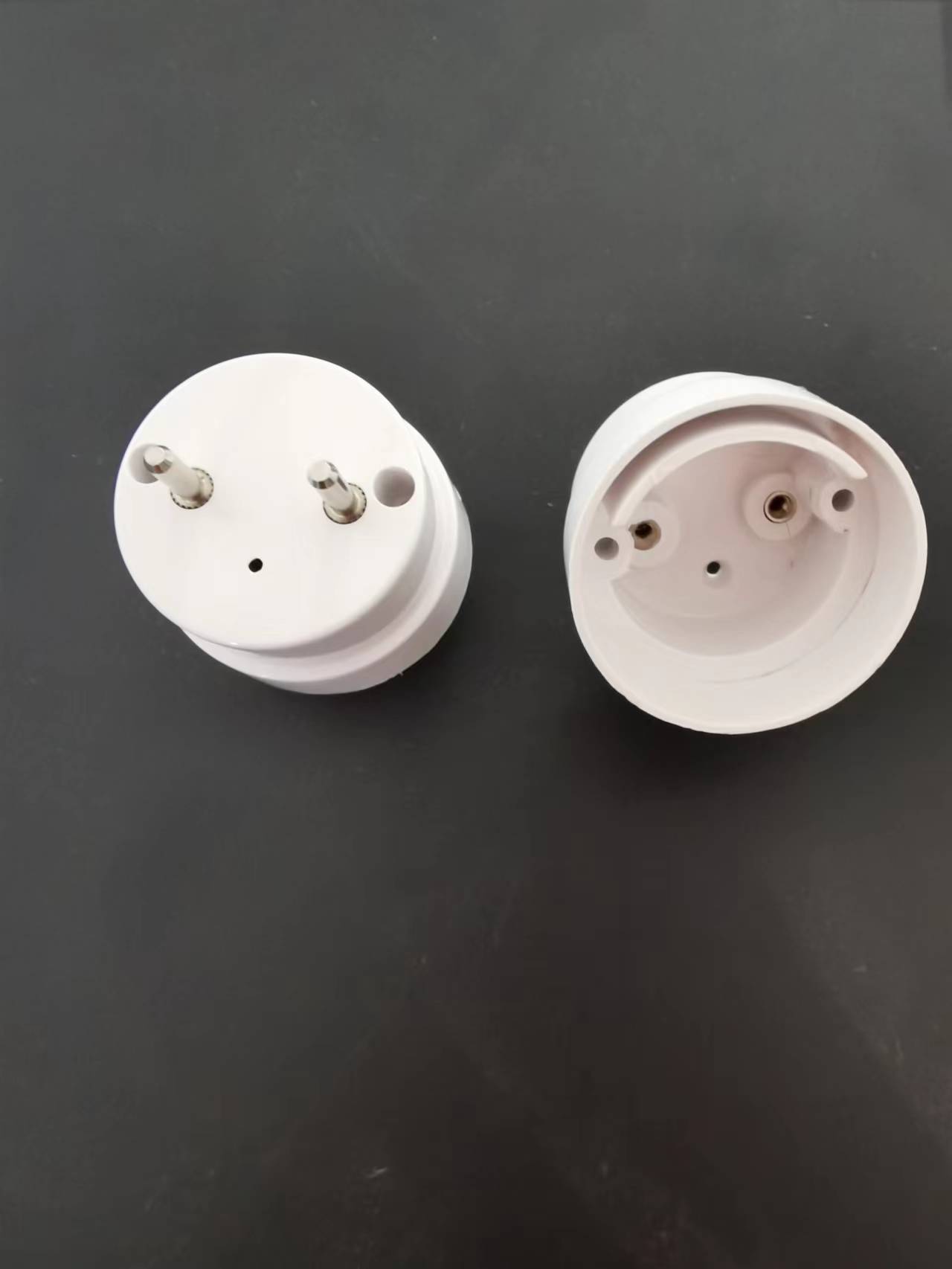

Schlüsselmerkmale und Bedeutung von LED-Doppel-G13-Endkappen von T8 T8

Heute sprechen wir über die Schlüsselmerkmale und Bedeutung vonLED T8 Doppelend G13 Endkappen.

1. Interne Verbindungen sind entscheidend:

Nicht-durch-Anschlüsse: Im Gegensatz zu den Metalllaschen in herkömmlichen Fluoreszenzlampen-Endkappen, die einfach direkt mit dem Filament verbunden sind, sind die internen Verbindungen der G13-Endkappen von LED-Lampen Teil der Schaltung.

Mied/stromlimitierende Widerstände: Dies ist der Kernunterschied! Um mit alten Lampen kompatibel zu sein, die nicht modifiziert wurden und immer noch traditionelle induktive Vorschaltgeräte (oder elektronische Vorschaltgeräte) haben, installieren die meisten "kompatiblen" doppelten LED-T8-Lampen eine elektronische Schlüsselkomponente-ein Shunt- oder aktuell beschränkter Widerstand innerhalb der Endkappe an einem Ende (manchmal beide Enden).

Funktion: Wenn die Lampe mit einem herkömmlichen Ballast in eine Lampe eingeführt wird, wird der Shunt/Widerstand die induktive Reaktanz- oder Hochspannungsimpulse umgehen, die vom Ballast erzeugt werden, wodurch verhindert wird, dass die Hochspannung die Fahrerschaltung in der LED-Lampe beschädigt. Gleichzeitig kann das Wechselstromnetz nach der Strombegrenzung die LED -Fahrerleistung in die Lampe in die Lampe eingeben.

Standort: Normalerweise befindet sich in der Endkappe an einem Ende (die beiden Stifte in diesem Ende sind kurzübergeführt und über den Shunt/Widerstand an den Innenantriebsschaltkreis angeschlossen). In der Endkappe am anderen Ende sind die beiden Stifte direkt mit dem Eingang der Antriebskreis (L und N) verbunden.

Markierung: Das Ende der Endkappe mit dem Shunt/Widerstand ist normalerweise gekennzeichnet (wie Etikettierung, Gravur, Farbdifferenzierung oder leicht unterschiedliche Struktur), um anzuzeigen, dass dies das "Ballast -Ende" oder "Bypass" -Dende ist. Bei der Installation muss dieses Ende in den Lampenhalter an der Seite der mit dem Ballast angeschlossenen Lampe eingeführt werden!

Shunt-freier Typ (für Nachrüstlampen): Wenn der Ballast aus der Lampe entfernt wurde (Jumper, der direkt mit dem Hauptl/N verbunden ist), können LED-T8-Lampen ohne Shunts verwendet werden. Die Endkappenstruktur an beiden Enden dieser Lampe ist normalerweise symmetrisch, und die interne Verbindung ist einfacher (kurzverkleidetes L/N an einem Ende? Kurzschlussleistung am anderen Ende? Dies hängt vom spezifischen Design ab, aber es ist kein Shunt erforderlich). Bitte lesen Sie die Anweisungen beim Einkauf sorgfältig durch.

2. Strukturell und Materialien:

Anforderungen an Hochspannungsdämmung: Aufgrund des direkten Zugangs zum Netz (220 V) sind die Anforderungen an die Isolationsleistung der G13-Endkappe des LED-Lampenrohrs extrem hoch. Es besteht normalerweise aus flammretardanten, hochtemperaturbeständigen hochwertigen Kunststoffen (wie PC, PBT).

Interne Drahtverbindung: In der Endkappe befinden sich Drähte, um die Metallkontakte der Stifte mit der Lampenplatte oder des Treibermoduls im Lampenrohr zu verbinden. Die Qualität und das Schweißzuverlässigkeit dieser Kabel sind sehr wichtig.

Überlegungen zur Wärmeabteilung: Der Shunt/Widerstand erzeugt beim Arbeiten Wärme, und das Endkappendesign berücksichtigt manchmal eine bestimmte Menge an Wärmeableitungen (obwohl die Hauptdissipation der Hauptwärme vom Aluminiumsubstrat des Lampenröhrchens abhängt).

A. Zusammenfassung von Bedeutung:

Sicherheitsbarriere: Es ist die erste physikalische Isolationsbarriere, die Benutzer an Elektroschock verhindern.

Kritische Knoten der Schaltung: Es handelt sich um die wichtigste Verbindung des Netzzugriffs und (für kompatible Typen) Ballast -Bypass.

Kompatibilität Realisierung: Der interne Shunt/Widerstand ist die Kernkomponente, um die Kompatibilität mit alten Fluoreszenzlampen zu erreichen.

Installationsanweisungen: Die markierten Endkappen -Benutzer führt die korrekte Installation (Shunt -Kündigung Ballastseite).
